1.概述

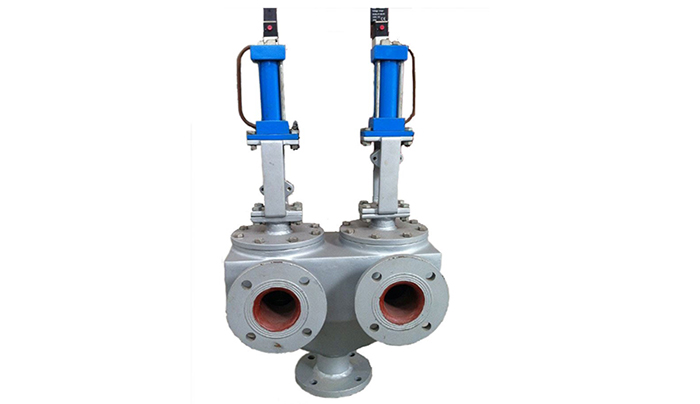

FG23三通快速换向阀适用于钢铁冶金，石油化工，有色冶金，机械行业的各种蓄热式工业炉窑的换向装置上，作为蓄热式高温燃烧器的煤气或空气与烟气的切换。该系列阀结构简单、运动件少、以密封可靠、动作时间短、无泄漏、工作寿命长等优点。它有先快速截止后快速换向功能，可以实现超温快速切断排烟，有效地解决了换向阀直接安装于蓄热式烧嘴上容易出超温损坏的问题。因此，特别适用于蓄热式加热炉煤气的快速换向。

2.执行标准

FG系列盘式快速换向阀、切断阀 Q/320211AUK01-2011。

3.主要技术参数

4.外形图及连接尺寸

4.1 FG23F型

安装须知

1、FG23系列阀门安装接管时介质流向必须与阀门流向标志一致。

2、阀门安装时气缸必须处于垂直状态。

3、阀门安装时周围需留出足够的操作空间。

4、法兰连接尺寸标准：GB9119-2000、PN0.6MPa、RF系列。

注意事项

1、输送介质所含的尘土及硬质细粒不大于100mg/m3；

2、当输送介质含腐蚀性气体时，订货时需特别注明。

3、驱动气缸的压缩空气应经气动三大件处理后接入，正常工作压力处于0.4－0.6MPa之间。

4、当环境温度低于4℃时，应对压缩空气干燥处理或使用不含水氮气。

5、油雾器内不得缺润滑油（长江以南地区30#机械油，长江以北地区15#机械油）。

维护保养

电控接线图

FG23系列

换向阀、快切阀设备主要应用企业：

酒钢集团兰泰公司榆中钢铁厂、大连金牛股份有限公司中型材厂、邯郸纵横钢铁有限公司、宁夏恒力集团有限公司、常州中兴建材厂(中天钢铁)；浙江衢州元立金属制品有限公司、江阴蝙蝠金属制品有限公司、西宁特殊钢股份有限公司（棒材）、唐山安泰钢铁有限公司、江阴华西热带厂、北方重工集团特钢公司、汉中钢铁有限公司热轧带钢、江苏长强钢铁有限公司、无锡新三洲钢业有限公司、无锡帆勇液压管有限公司、襄汾县新金山特钢有限公司；

换向阀、快切阀设备主要选用单位：

中冶赛迪工业炉有限公司；中冶东方工程技术有限公司；中冶华天南京工业炉有限公司；中冶南方（武汉）威仕工业炉有限公司；中冶东方工程技术有限公司秦皇岛研究设计院；中冶东方工程技术有限公司包头贝瑞工业炉分公司、宝钢设计院；北京科技大学；北京金信合达能源科技有限公司；鞍钢设计院，首钢设计院；黑龙江省冶金设计规划院；北京赛恩立特工程技术有限公司；天津赛洋工业炉有限公司等、郑州中能科技发展有限公司、天津市洪瑞节能设备有限公司。

【如需详细了解FG23三通快速换向阀的产品信息或技术信息，可扫下二维码：技术工程师—徐工】
