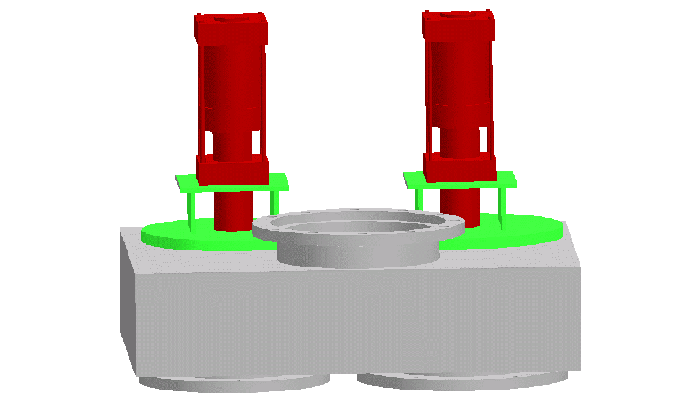

LSP23A型三通快速换向阀

产品分类: 换向阀
    订购热线:0510-88818999
      产品展示 /PRODUCT EXHIBITION

      1.概述

      LSP23三通快速换向阀适用于钢铁冶金,石油化工,有色冶金,机械行业的各种蓄热式工业炉窑的换向装置上,作为蓄热式高温燃烧器的煤气或空气与烟气的切换。该系列阀结构简单、运动件少、以密封可靠、动作时间短、无泄漏、工作寿命长等优点。它有先快速截止后快速换向功能,可以实现超温快速切断排烟,有效地解决了换向阀直接安装于蓄热式烧嘴上容易出超温损坏的问题。因此,特别适用于蓄热式加热炉煤气的快速换向。

      2.执行标准

      LS系列盘式快速换向阀、切断阀 Q/320211AUK01-2011。

      3.主要技术参数

      规格范围

      DN80~1000mm

      单程动作时间

      <2 s

      适用介质

      空气、煤气、烟气

      许用环境温度

      -10~+60℃

      许用介质压力

      <0.012MPa

      驱动介质压力

      压缩空气或氮气>0.4MPa

      许用介质温度

      -10~+250℃

      执行机构形式

      气缸

      4.外形图及连接尺寸

      4.3 LSP23A型

      LSP23A型


      规格

      A1

      A2

      B1

      B2

      H1

      H2

      D1

      D2

      n

      d

      DN250

      400

      820

      720

      320

      700

      450

      370

      335

      12

      18

      DN300

      480

      960

      815

      360

      760

      500

      435

      395

      12

      23

      DN350

      560

      1120

      875

      380

      820

      550

      445

      490

      12

      23

      DN400

      610

      1220

      925

      400

      880

      600

      495

      540

      16

      23

      阀门流量系数C值


      规格DN(mm)

      250

      300

      350

      400

      流量系数C

      3500

      3900

      5500

      7400





      安装须知

      1、LSP23系列阀门安装接管时介质流向必须与阀门流向标志一致。

      2、阀门安装时气缸必须处于垂直状态。

      3、阀门安装时周围需留出足够的操作空间。

      4、法兰连接尺寸标准:GB9119-2000、PN0.6MPa、RF系列。

      注意事项

      1、输送介质所含的尘土及硬质细粒不大于100mg/m3;

      2、当输送介质含腐蚀性气体时,订货时需特别注明。

      3、驱动气缸的压缩空气应经气动三大件处理后接入,正常工作压力处于0.4-0.6MPa之间。

      4、当环境温度低于4℃时,应对压缩空气干燥处理或使用不含水氮气。

      5、油雾器内不得缺润滑油(长江以南地区30#机械油,长江以北地区15#机械油)。

      维护保养


        保养项目

      阀杆

      油雾器

      位置开关

      阀杆密封圈

      阀板密封圈

      阀体内腔

      保养内容

      涂润滑油

      加油

      检查、紧固

      检查、更换

      检查、更换

      清灰

      保养周期

      一周

      一周

      一月

      二月

      二月

      六月






      电控接线图

      电控接线图


      LSP23系列

      LSP23系列

      换向阀、快切阀设备主要应用企业:


      宝钢、沙钢、济钢、首钢、三钢、天钢、包钢、宣钢、新余钢铁、南钢、梅钢、锡钢、青岛钰也、贵阳特殊钢、新抚钢、长治钢铁公司、承德钢铁公司、崇利钢铁厂、唐山半壁店钢厂、唐山银丰钢铁公司、唐山宝新钢铁公司、津西钢铁公司、遵化钢铁公司、江苏铁本钢铁公司、石家庄鹿泉钢厂、郑州增奇新钢铁公司、无锡西姆莱斯钢管有限公司、无锡宏达重型锻件厂、濮阳耐火材料厂、芜湖铸管有限公司(芜湖钢铁厂);


      酒钢集团兰泰公司榆中钢铁厂、大连金牛股份有限公司中型材厂、邯郸纵横钢铁有限公司、宁夏恒力集团有限公司、常州中兴建材厂(中天钢铁);浙江衢州元立金属制品有限公司、江阴蝙蝠金属制品有限公司、西宁特殊钢股份有限公司(棒材)、唐山安泰钢铁有限公司、江阴华西热带厂、北方重工集团特钢公司、汉中钢铁有限公司热轧带钢、江苏长强钢铁有限公司、无锡新三洲钢业有限公司、无锡帆勇液压管有限公司、襄汾县新金山特钢有限公司;


      无锡斯贝歇尔钢管有限公司、酒钢集团翼钢责任有限公司、河北吉泰特钢集团有限公司、大冶华鑫钢业有限公司、上海九天钢铁有限公司、唐山泰丰中板有限公司、福建三金钢铁有限公司、无锡华丽特种钢管有限公司、陕西略阳钢铁有限责任公司、抚顺佳业机械制造有限公司、沈阳市长城工业电炉厂、贵阳特殊钢有限责任公司、山东日照钢铁有限公司、华菱涟钢、新冶特钢有限公司无缝管厂、无锡金声锻造有限公司等。


      换向阀、快切阀设备主要选用单位:

      中冶赛迪工业炉有限公司;中冶东方工程技术有限公司;中冶华天南京工业炉有限公司;中冶南方(武汉)威仕工业炉有限公司;中冶东方工程技术有限公司秦皇岛研究设计院;中冶东方工程技术有限公司包头贝瑞工业炉分公司、宝钢设计院;北京科技大学;北京金信合达能源科技有限公司;鞍钢设计院,首钢设计院;黑龙江省冶金设计规划院;北京赛恩立特工程技术有限公司;天津赛洋工业炉有限公司等、郑州中能科技发展有限公司、天津市洪瑞节能设备有限公司。


      如需详细了解LSP23三通快速换向阀的产品信息或技术信息,可扫下二维码:技术工程师—徐工
