LSP44四阀板四通快速换向阀

产品分类: 换向阀
    LSP44系列四阀板四通快速换向阀是在LSP24系列双阀板四通快速换向阀基础上的改进型产品。继承了双阀板阀结构简单、运动件少、以密封可靠、动作时间短、无泄漏、工作寿命长等优点。
    订购热线:0510-88818999
      产品信息 /PRODUCT INFORMATION

      概述

      LSP44系列四阀板四通快速换向阀是在LSP24系列双阀板四通快速换向阀基础上的改进型产品。继承了双阀板阀结构简单、运动件少、以密封可靠、动作时间短、无泄漏、工作寿命长等优点。增加了先快速截止后快速换向功能,可以省略双阀板煤气换向阀前的快速切断,并可省略快速切断的打开过程。因此,特别适用于蓄热式加热炉煤气的快速换向。

      执行标准

      LS系列盘式快速换向阀、切断阀 Q/320211AUK01-2011。


      主要技术参数

      规格范围

      400~1200mm

      单程动作时间

      <2 s

      适用介质

      空气、煤气、烟气

      许用环境温度

      -10~+60℃

      许用介质压力

      <0.012MPa

      驱动介质压力

      压缩空气或氮气0.4~0.6MPa

      许用介质温度

      -10~+250℃

      执行机构形式

      气缸

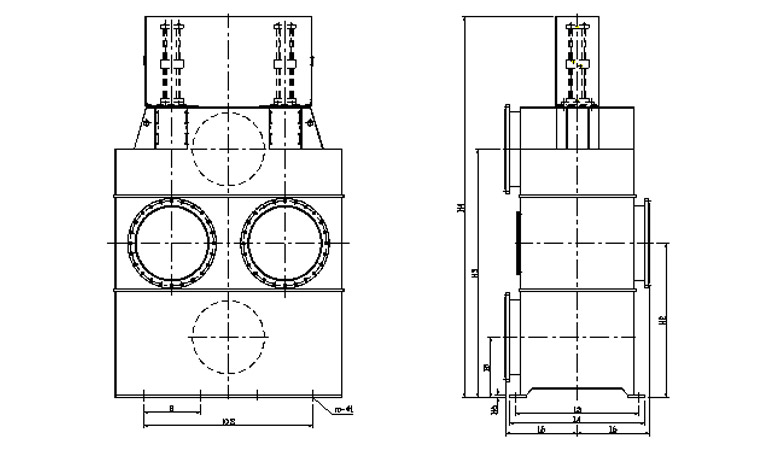

      LSP44四阀板四通快速换向阀外形图

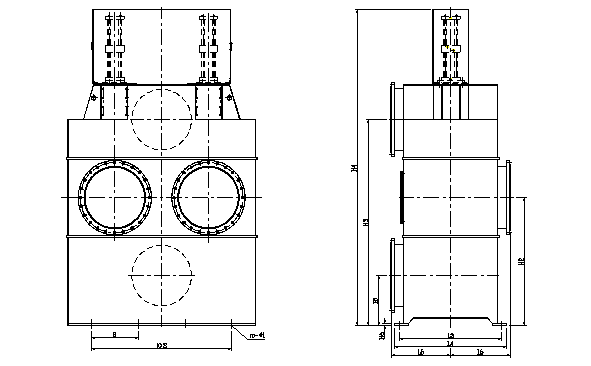

      LSP44四阀板四通快速换向阀外形图

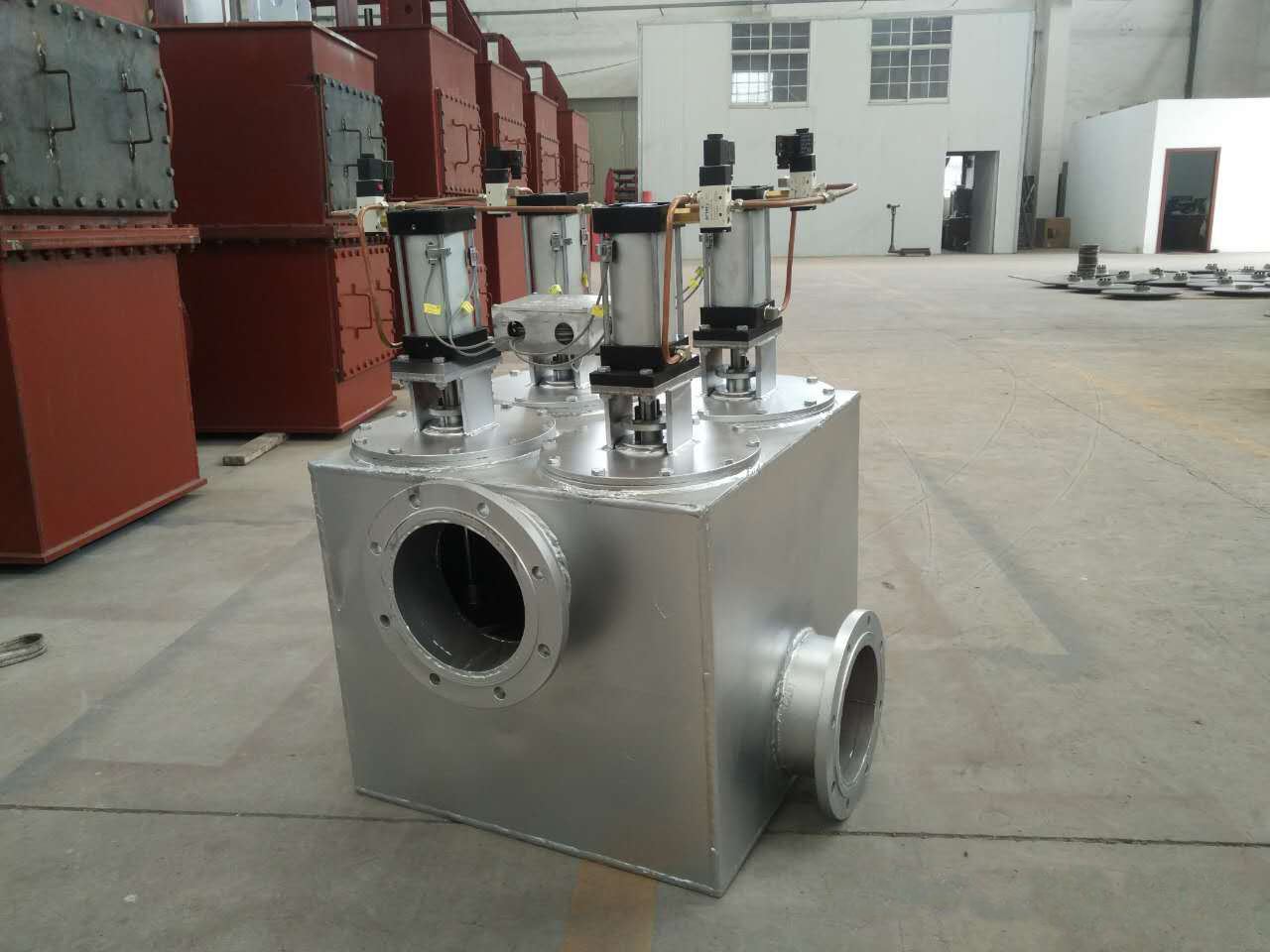

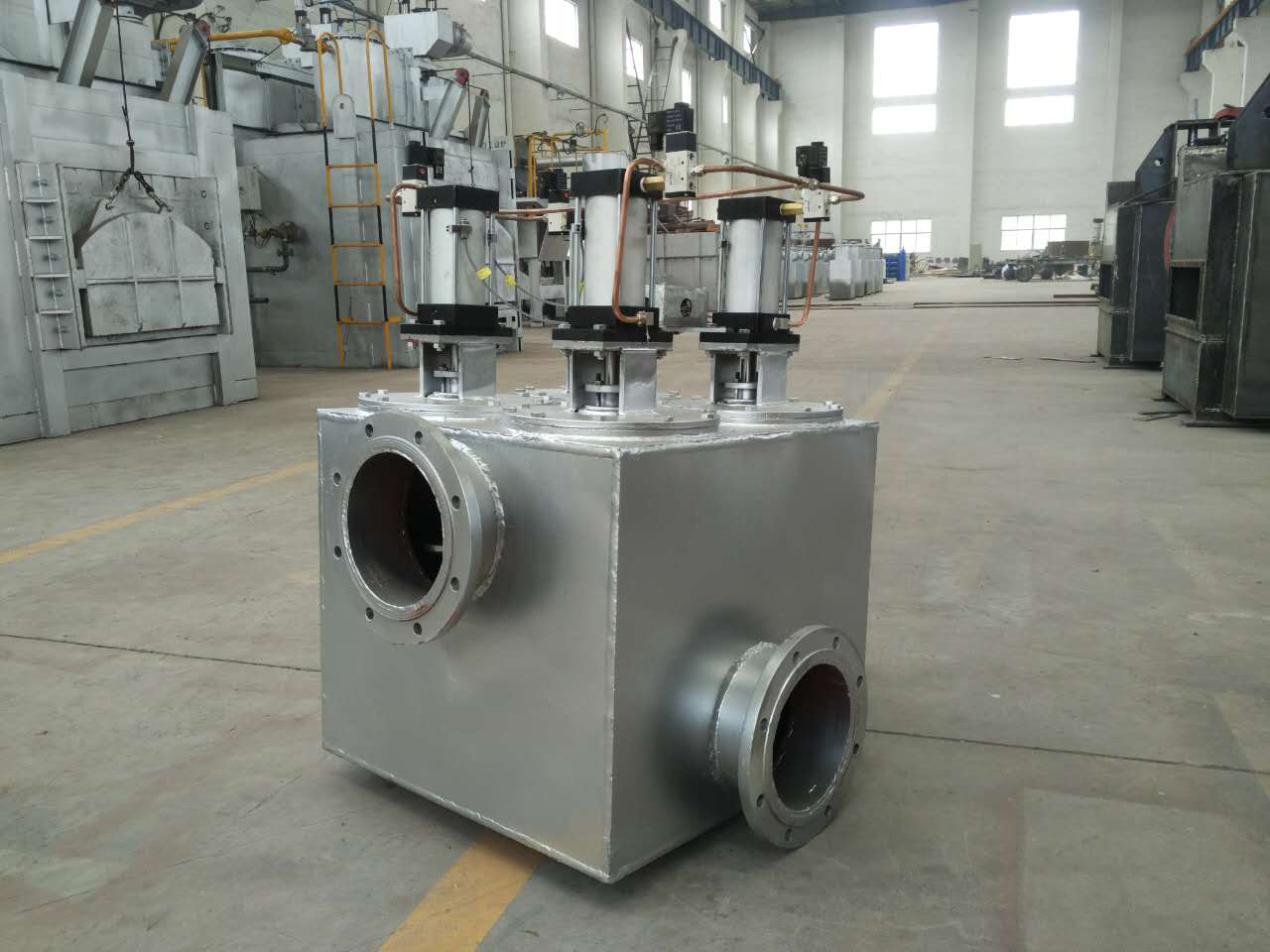

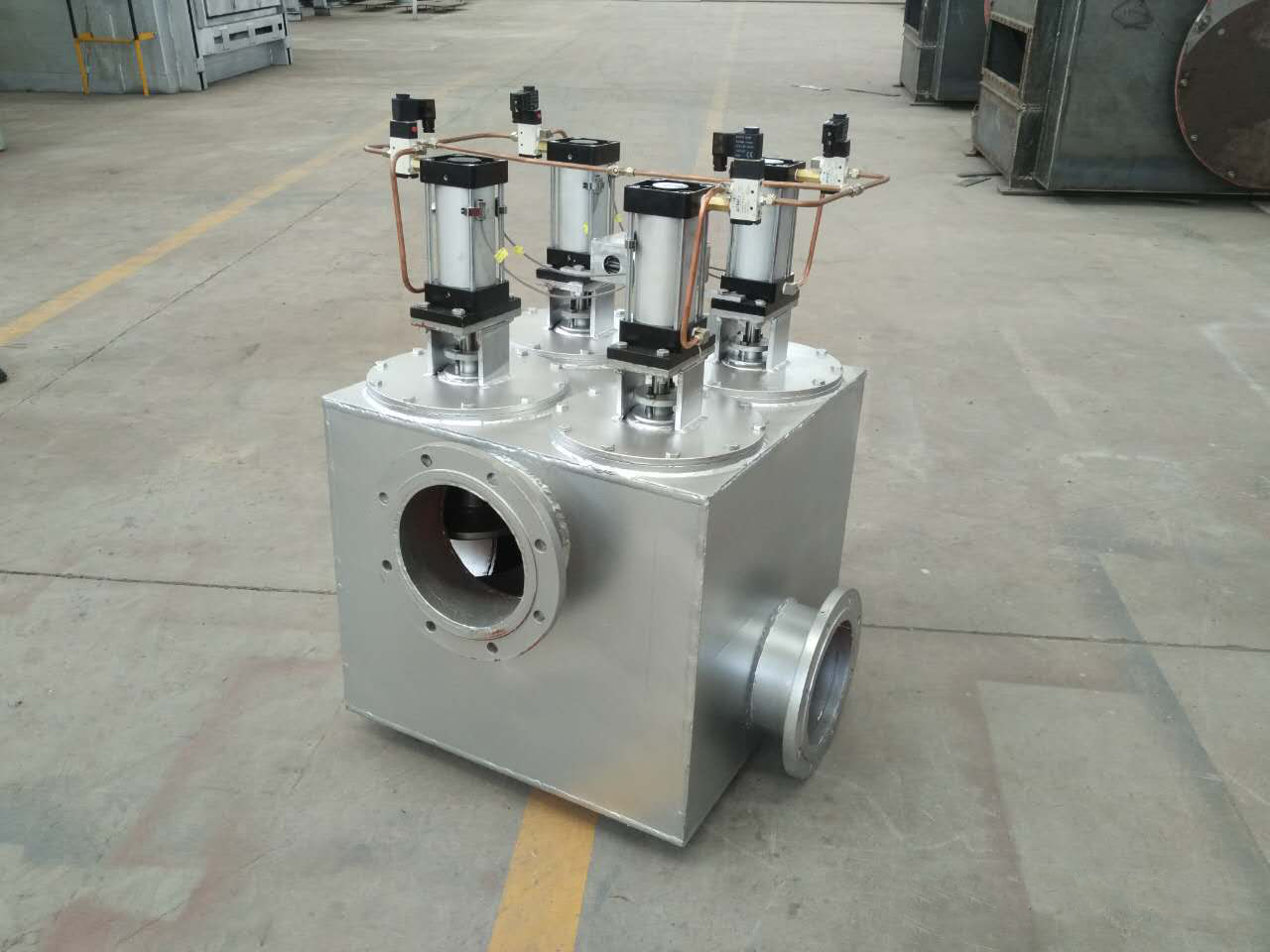

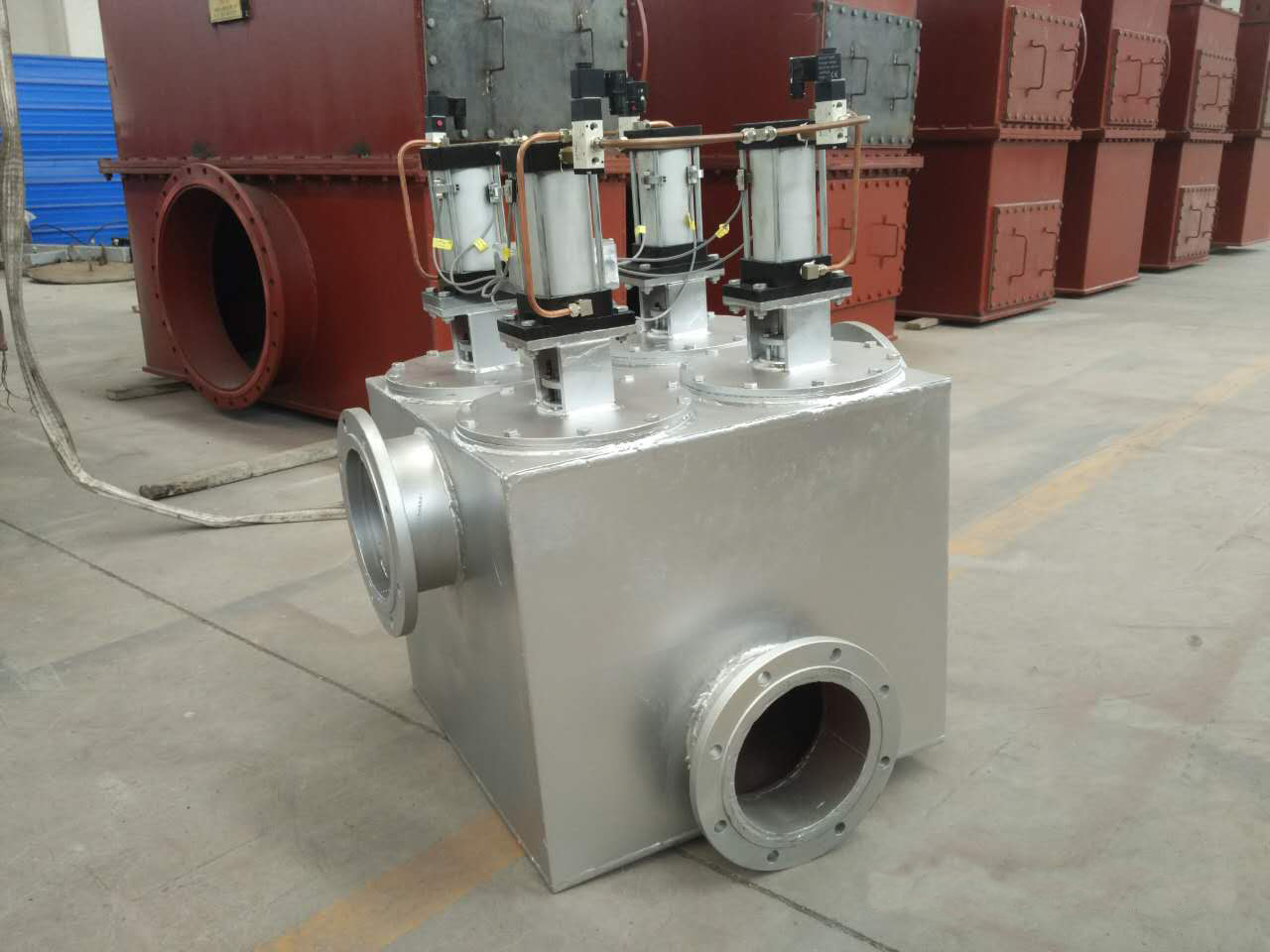

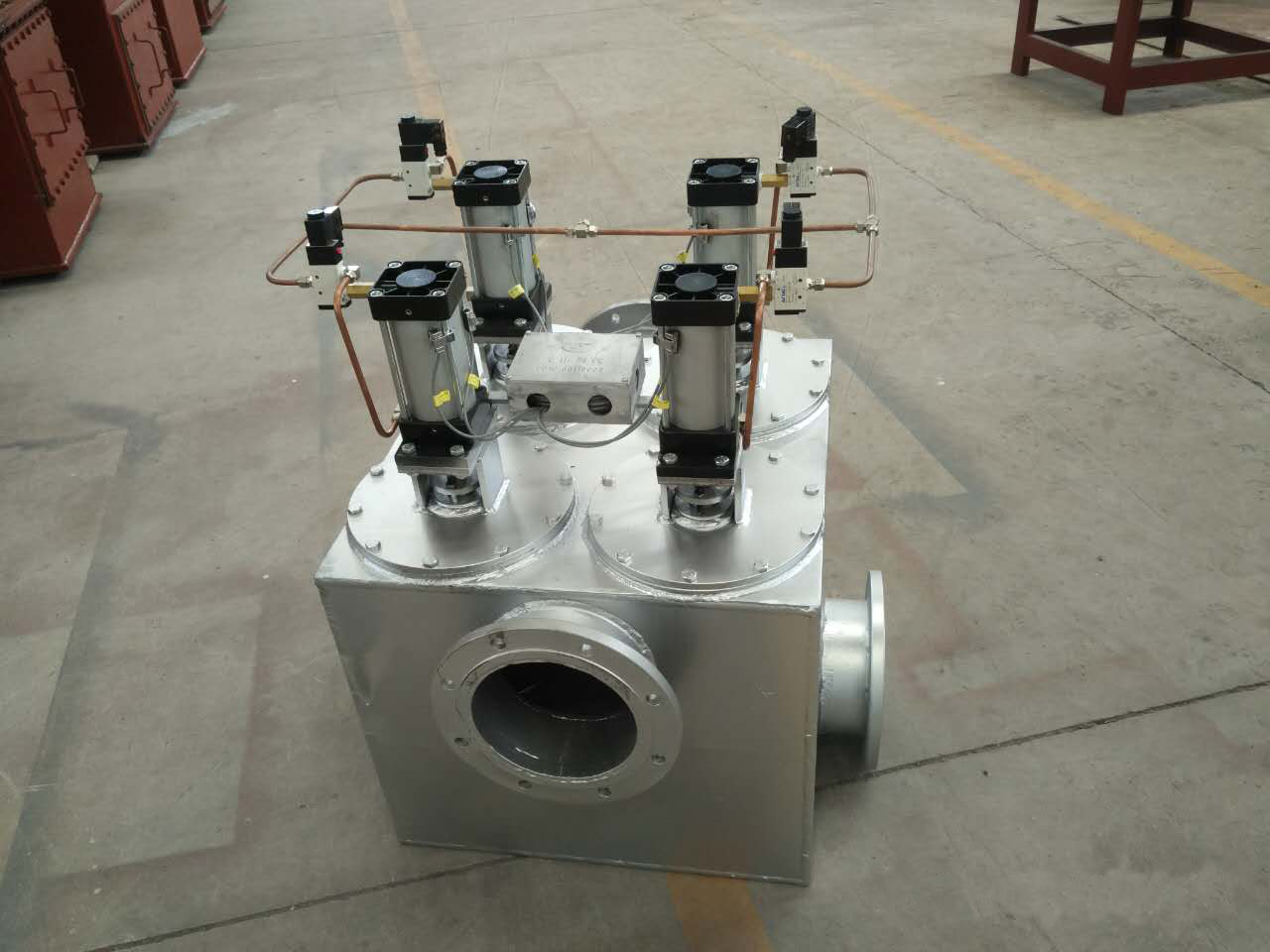

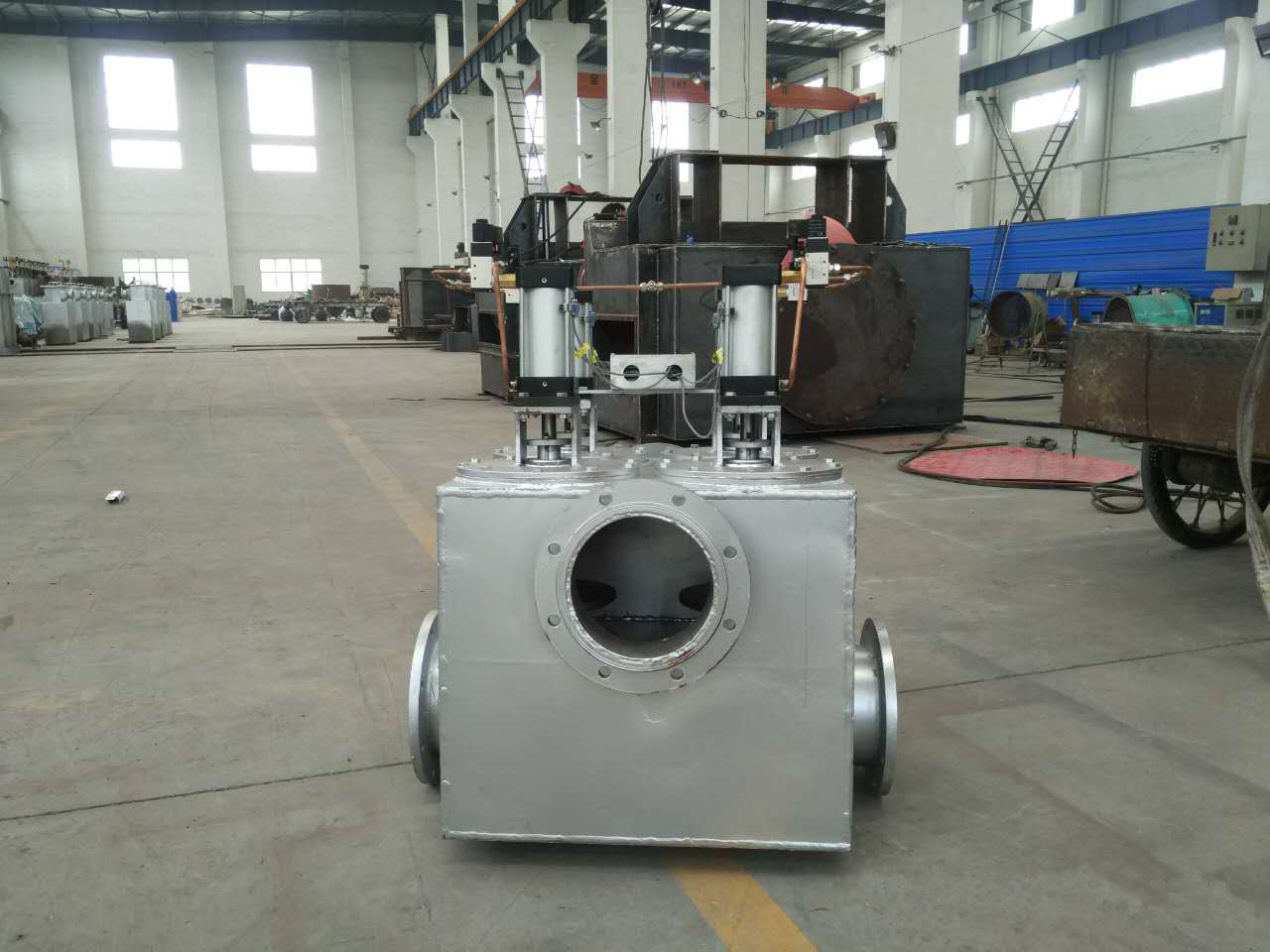

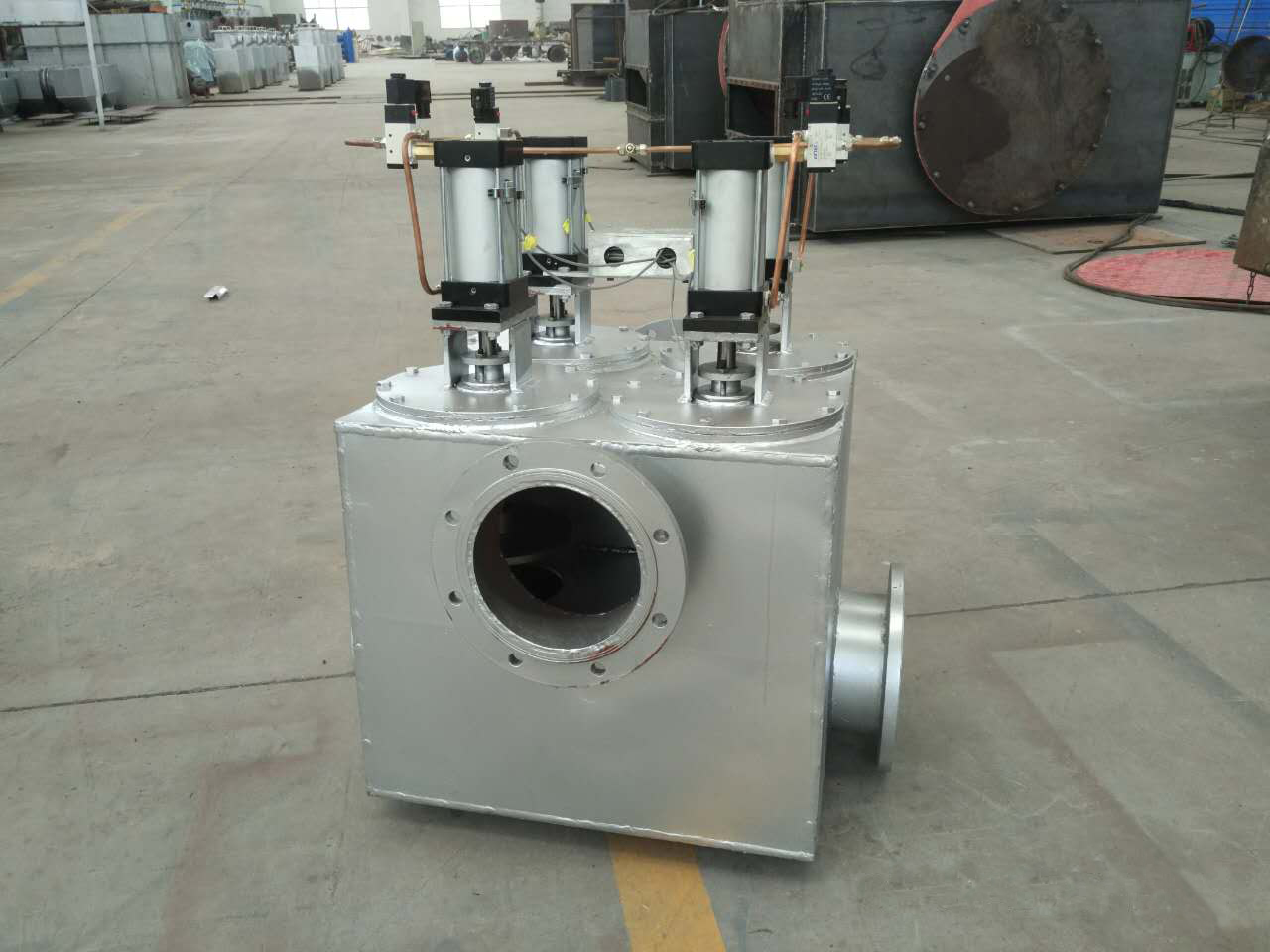

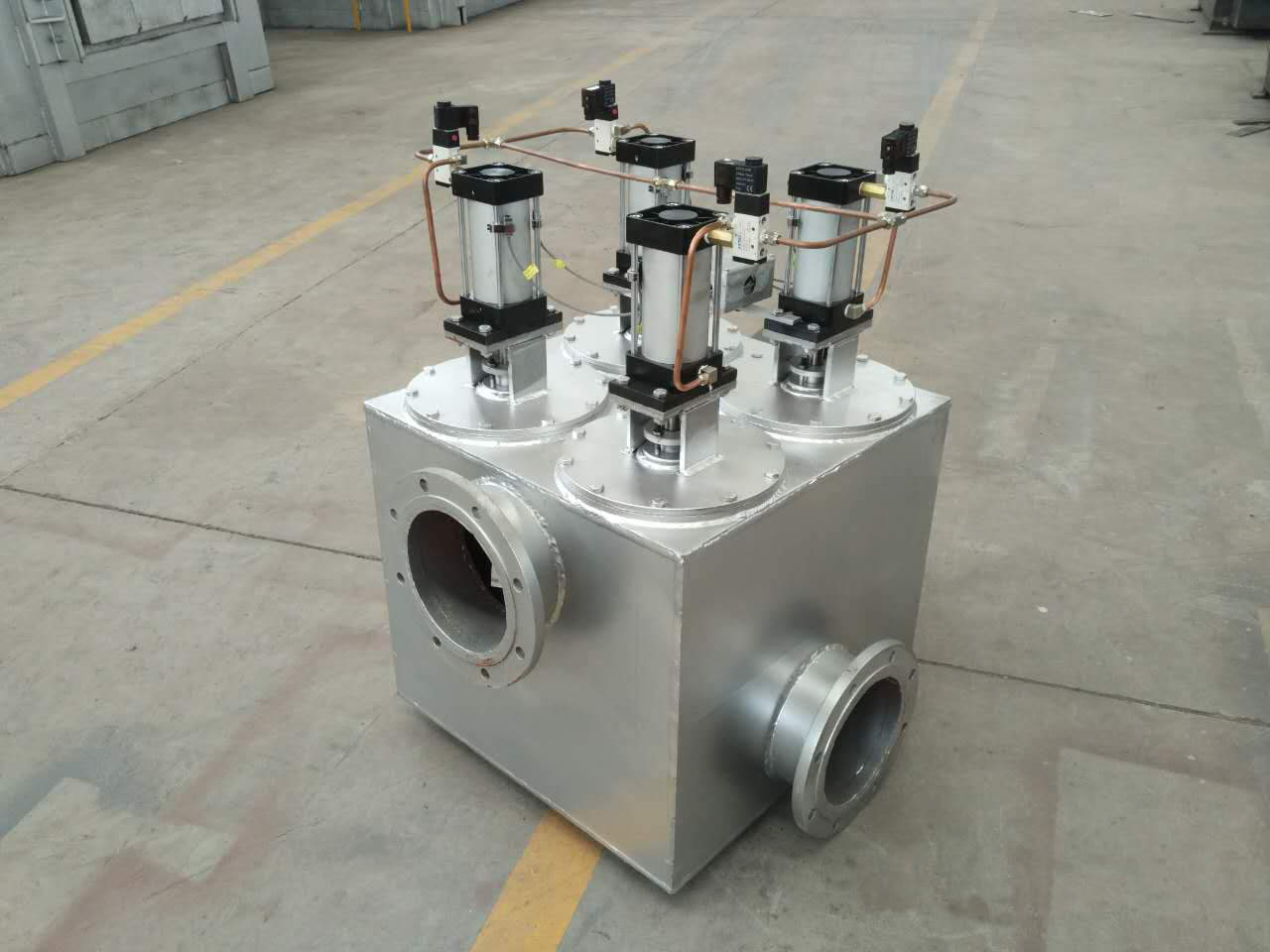

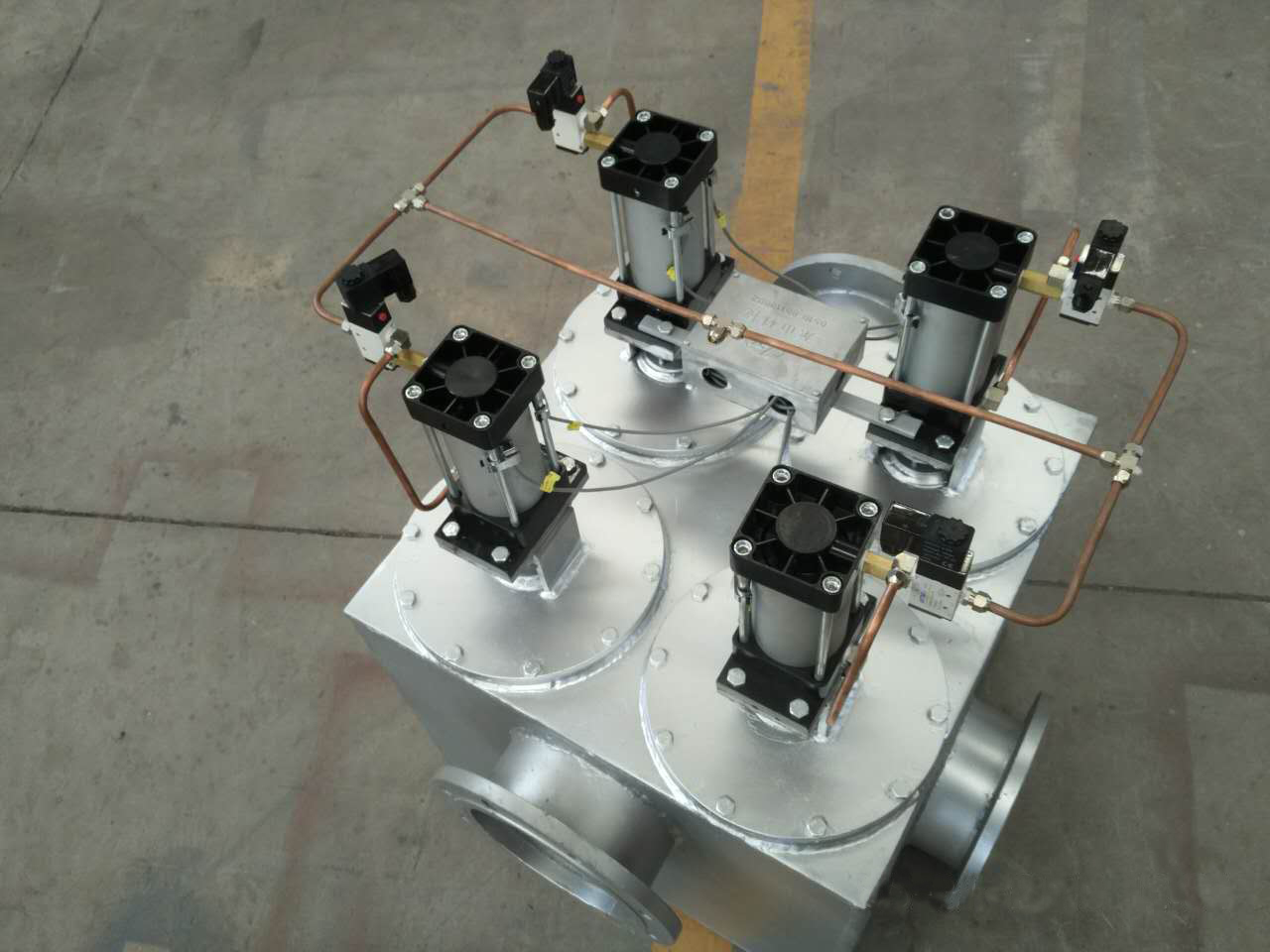

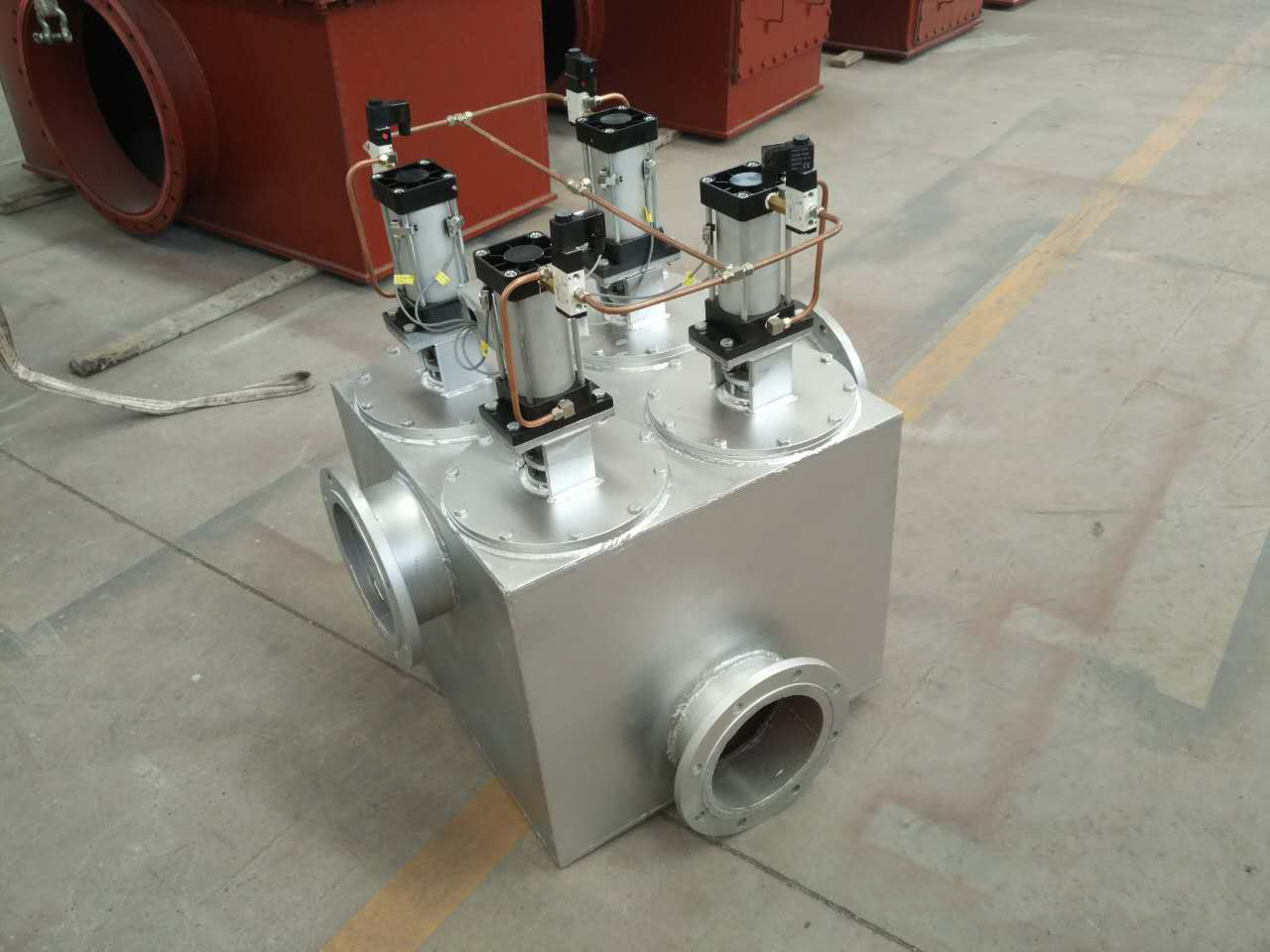

      产品实体图片












      规格

      L1

      L2

      L3

      L4

      L5

      H1

      H2

      H3

      H4

      DN400

      800

      1640

      900

      1000

      550

      400

      1000

      1600

      2544

      DN500

      900

      1840

      1000

      1100

      600

      450

      1150

      1850

      2931

      DN600

      1000

      2040

      1100

      1200

      650

      500

      1300

      2100

      3250

      DN700

      1100

      2240

      1200

      1310

      700

      580

      1480

      2380

      3650

      DN800

      1200

      2440

      1300

      1410

      750

      630

      1630

      2630

      3996

      DN900

      1300

      2640

      1400

      1510

      800

      700

      1800

      2900

      4416

      DN1000

      1400

      2840

      1500

      1610

      850

      750

      1950

      3150

      4766

      DN1200

      1600

      3240

      1700

      1810

      950

      800

      2200

      3600

      5290


      规格

      H5

      D1

      D2

      K

      S

      m

      t

      n

      d

      DN400

      20

      540

      495

      3

      400

      8

      34

      16

      23

      DN500

      24

      645

      600

      3

      450

      8

      34

      16

      23

      DN600

      24

      755

      705

      3

      500

      8

      34

      20

      26

      DN700

      28

      860

      810

      3

      550

      8

      34

      24

      26

      DN800

      28

      975

      920

      3

      600

      8

      34

      24

      30

      DN900

      30

      1075

      1020

      3

      650

      8

      34

      24

      30

      DN1000

      30

      1175

      1120

      3

      700

      8

      34

      28

      30

      DN1200

      30

      1375

      1320

      3

      800

      8

      34

      32

      30


      注:进、出口方向可根据用户要求灵活组合,若未在订货时声明,则按(基本)图所示制造。

      阀门流量系数C值

        规格DN(mm)

      400

      500

      600

      700

      800

      900

      1000

      1200

      流量系数C

      7400

      11500

      17000

      23900

      31900

      41000

      49000

      7300

      安装须知

      1、LSP44系列阀门安装接管时介质流向必须与阀门流向标志一致。

      2、阀门安装时气缸必须处于垂直状态。

      3、阀门安装时周围需留出足够的操作空间。

      4、法兰连接尺寸标准:GB9119-2000、PN0.6MPa、RF系列。

      注意事项

      1、输送介质所含的尘土及硬质细粒不大于100mg/m3;

      2、当输送介质含腐蚀性气体时,订货时需特别注明。

      3、驱动气缸的压缩空气应经气动三大件处理后接入,正常工作压力处于0.4-0.6MPa之间。

      4、当环境温度低于4℃时,应对压缩空气干燥处理或使用不含水氮气。

      5、油雾器内不得缺润滑油(长江以南地区30#机械油,长江以北地区15#机械油)。

      维护保养


        保养项目

      阀杆

      油雾器

      位置开关

      阀杆密封圈

      阀板密封圈

      阀体内腔

      保养内容

      涂润滑油

      加油

      检查、紧固

      检查、更换

      检查、更换

      清灰

      保养周期

      一周

      一周

      一月

      二月

      二月

      六月

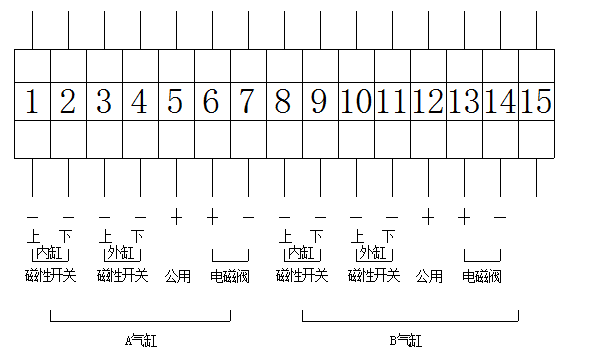

      电控接线图

      电控接线图

      LSP44系列


      换向阀、快切阀设备主要应用企业:


      宝钢、沙钢、济钢、首钢、三钢、天钢、包钢、宣钢、新余钢铁、南钢、梅钢、锡钢、青岛钰也、贵阳特殊钢、新抚钢、长治钢铁公司、承德钢铁公司、崇利钢铁厂、唐山半壁店钢厂、唐山银丰钢铁公司、唐山宝新钢铁公司、津西钢铁公司、遵化钢铁公司、江苏铁本钢铁公司、石家庄鹿泉钢厂、郑州增奇新钢铁公司、无锡西姆莱斯钢管有限公司、无锡宏达重型锻件厂、濮阳耐火材料厂、芜湖铸管有限公司(芜湖钢铁厂);


      酒钢集团兰泰公司榆中钢铁厂、大连金牛股份有限公司中型材厂、邯郸纵横钢铁有限公司、宁夏恒力集团有限公司、常州中兴建材厂(中天钢铁);浙江衢州元立金属制品有限公司、江阴蝙蝠金属制品有限公司、西宁特殊钢股份有限公司(棒材)、唐山安泰钢铁有限公司、江阴华西热带厂、北方重工集团特钢公司、汉中钢铁有限公司热轧带钢、江苏长强钢铁有限公司、无锡新三洲钢业有限公司、无锡帆勇液压管有限公司、襄汾县新金山特钢有限公司;


      无锡斯贝歇尔钢管有限公司、酒钢集团翼钢责任有限公司、河北吉泰特钢集团有限公司、大冶华鑫钢业有限公司、上海九天钢铁有限公司、唐山泰丰中板有限公司、福建三金钢铁有限公司、无锡华丽特种钢管有限公司、陕西略阳钢铁有限责任公司、抚顺佳业机械制造有限公司、沈阳市长城工业电炉厂、贵阳特殊钢有限责任公司、山东日照钢铁有限公司、华菱涟钢、新冶特钢有限公司无缝管厂、无锡金声锻造有限公司等。


      换向阀、快切阀设备主要选用单位:

      中冶赛迪工业炉有限公司;中冶东方工程技术有限公司;中冶华天南京工业炉有限公司;中冶南方(武汉)威仕工业炉有限公司;中冶东方工程技术有限公司秦皇岛研究设计院;中冶东方工程技术有限公司包头贝瑞工业炉分公司、宝钢设计院;北京科技大学;北京金信合达能源科技有限公司;鞍钢设计院,首钢设计院;黑龙江省冶金设计规划院;北京赛恩立特工程技术有限公司;天津赛洋工业炉有限公司等、郑州中能科技发展有限公司、天津市洪瑞节能设备有限公司。


      如需详细了解LSP44四阀板四通快速换向阀的产品信息或技术信息,可扫下二维码:技术工程师—徐工
