2A14铝合金机轮轮毂锻件的性能

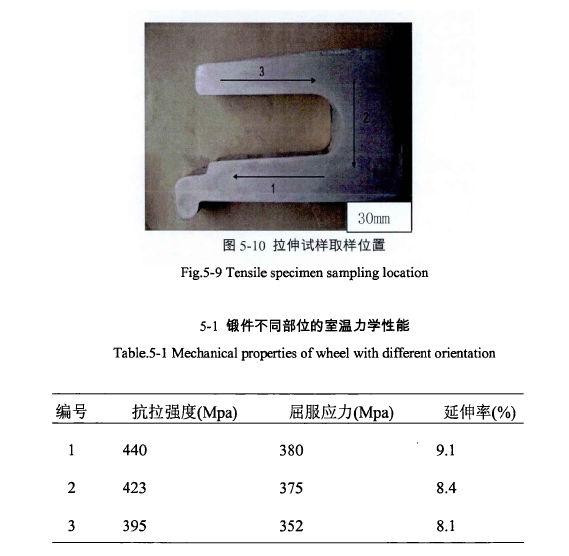

在锻件不同部位取拉伸试样观察其室温力学性能。在轮毅中心切开取厚度约为40mm刨面，在剖面上进行拉伸样品的取样。取样部位如图5-10所示，每个拉伸试样都在锻件内部通过线切割取样。拉伸试样经过500℃固溶2小时，180℃时效12小时后，进行室温力学性能测试。

不同部位的性能见表5-1。锻件杯型外圈的性能最高，锻件底部的性能较次，杯型内圈的性能最差。1号样品的抗拉强度、屈服强度和延伸率分别为440MPa,380MPa和9.1%;  2号样品的抗拉强度、屈服强度和延伸率分别为395MPa,

352MPa和8.1%; 3号样品抗拉强度、屈服强度和延伸率锻件底部分别为，423MPa, 375MPa和8.4%。相比与挤压棒材力学性能均有不同程度的提高，说明等温锻造是制造高性能铝合金轮毅锻件的有效手段。

凤谷工业炉集设计研发,生产销售,培训指导,售后服务一体化,专利节能技术应用,每年为企业节省40%-70%的能源成本,主要产品加热炉,工业炉,节能炉,蓄热式炉,垃圾气化处理设备，欢迎致电咨询:0510-88818999
