304L不锈钢锻棒成形工艺模拟过程

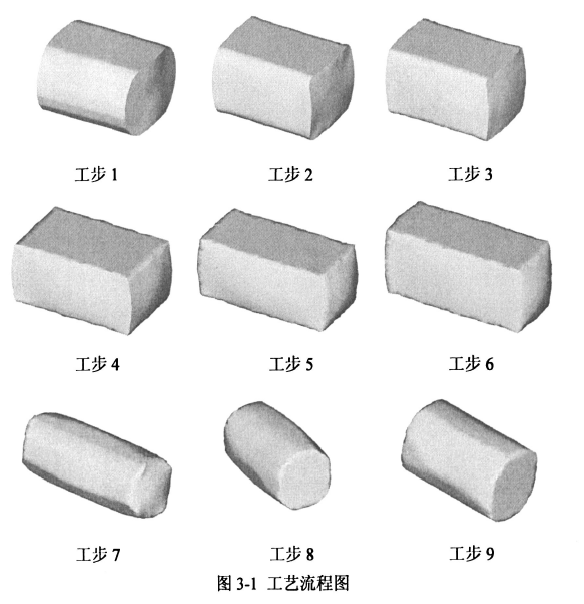

图3．1为锻棒工艺流程图，其工艺流程为拔长．镦粗．拔长，模拟过程中根据坯料的表面的温度确定是否进行二次加热，防止坯料温度低于终锻温度。拔长采用的方式上下平砧的方式拔长，具体步骤：平砧将圆坯料锻成大截面的方形毛坯，继续用平砧将大截面的方形坯料锻成小截面的方形毛坯，最后用平砧将小截面的方形毛坯倒棱滚圆成圆毛坯。

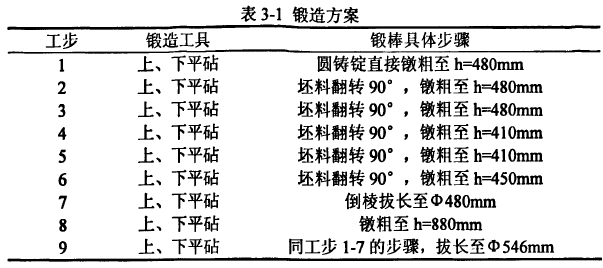

图中工序l一3为第一次拔长过程中将中630X700 mm的圆坯料，锻成截面尺寸为540 X 480mm的方形毛坯，工序4-6继续将上述方形毛坯锻成截面尺寸为450X430mm的方形毛坯，工序7为经过倒棱滚圆后的毛坯，其尺寸为①480×1210mm，工序8为第一步镦粗后的毛坯，其尺寸为0586X 880mm，工序9为第二次拔长后的毛坯，其尺寸为546X930mm，详细过程如表3．1所示。
