40m3搅拌槽的结构参数

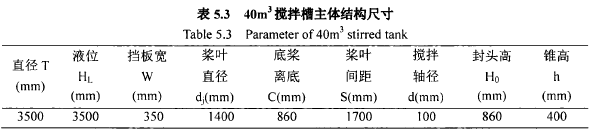

40m3工业搅拌釜的结构形式与小试及中试装置基本一致，主体为圆柱体，底部为附有圆锥的改进碟形底。搅拌槽内部均匀分布着四块挡板。搅拌反应器直径T=3500mm最终静液位HL=3500mm，挡板宽度W=350mm。两层搅拌桨叶由下至上分别为DT 6和PBTD45，叶片直径dj为1400mm。桨叶详细设计参数参考《搅拌与混合设备设计选用手册》，其中DT-6叶片的宽度、高度和厚度分别为350mm, 280mm和14mm，圆盘直径930mm; PBTD45桨叶的高度和厚度为150mm, 16mm。底层桨叶离底距离C=860mm桨间距S=1700mm，搅拌轴直径d=100mm，圆锥高度h=400mm。结构示意图见图5.2搅拌槽的具体参数如表5.3所示。
