步进式加热炉的炉底结构

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2016-08-20 08:15【

从炉子的结构看,步进式加热炉分为有上加热步进式炉、上下加热步进式炉、双步进梁步进式炉等。

上加热步进式炉顾名思义只有上部有加热装置,固定梁和移动梁是耐热金属制作的,固定炉底是耐火材料砌筑的。这种炉子基本上是没有水冷构件的,所以热耗较低。这种炉子只能单面加热,一般用于比较薄的钢坯的加热。

与一般推钢式加热炉一样,为了满足加热大型钢坯的需要,步进式炉也逐步发展了下加热的方式,出现了上下加热的步进式加热炉。这种炉子相当于把推钢式炉的炉底水管改成了固定梁和移动梁。结构如图2-10所示,固定梁和移动梁都是用水冷立管支承的。梁也由水冷管构成,外面用耐火可塑性包扎,上面有耐热合金的鞍座式滑轨,类似推钢式加热炉的炉底纵水管。炉底是架空的,可以实现双面加热(步进式炉钢坯与钢坯不是紧靠在一起,中间有空隙,可认为是四面受热)。下加热一般只能用侧烧嘴,因为立柱挡住了端烧嘴火焰的方向,如果要采用端烧嘴,需要改变立柱的结构型式。上加热可以用轴向端烧嘴,也可以用侧烧嘴或炉顶烧嘴供热。考虑到轴向烧嘴火焰沿长度方向的温度分布和各段温度的控制,某些大型步进式炉在上加热各段之间的边界上有明显的炉顶压下,而下加热各段间设有段墙,以免各段之间温度的干扰;因此这样的步进式炉沿炉子长度温度调节有更大的灵活性,如果炉子宽度较大,火焰长度又较短时,可以在炉顶上安装平焰烧嘴。

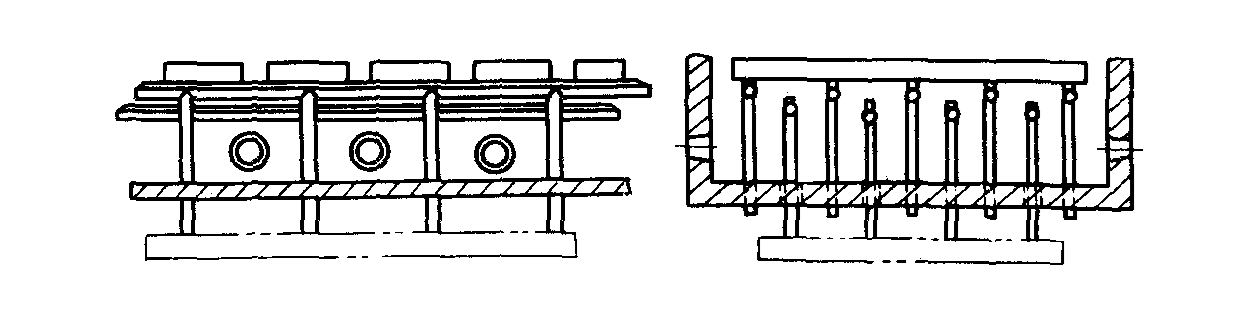

图2-10 步进式炉底结构

图2-11是上下加热用于钢坯加热的步进炉。这种炉型主要用于大型热连轧机钢坯的加热。
