热门关键词：
热门关键词：

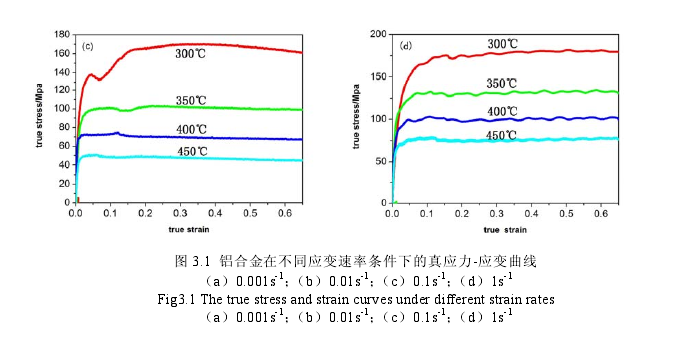

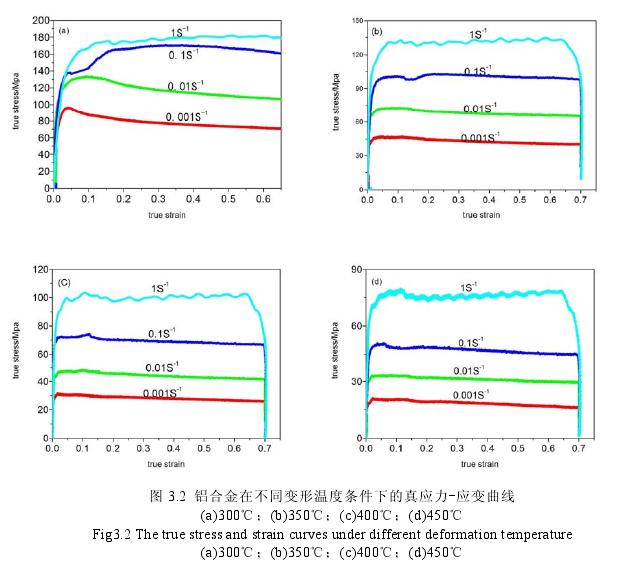

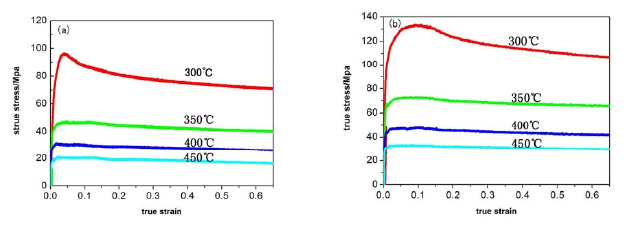

真应力一应变曲线反映了流变应力与变形条件之间的内在联系，而且，它还是材料内部组织性能变化的宏观表现。图3.1和图3.2给出了在不同变形条件下铝合金高温压缩变形时的真应力一真应变曲线。从图中可以看出，在高温压缩变形范围内，合金的应力变化规律表现为典型的应力一应变曲线:首先，在变形的初始阶段，较小程度的变形引起应力地迅速增加，应变速率从零迅速增加，加工硬化率非常高，应力值随着应变的增加而快速升高，加工硬化速率高于软化速率，应力一应变曲线几乎成一条直线，即表现出明显的加工硬化效应;其次，伴随着流变应力地继续增加，进行着加工硬化和动态软化两个过程，但加工硬化速率增加的速率趋于减小而动态软化逐渐增加;最后，软化和硬化达到平衡，进入了稳态阶段，应力在达到峰值后逐渐下降最后趋于稳定。
从图中还可以看出:
在同一的变形温度条件下，随着应变速率的提高，峰值应力(即曲线上的最高点所对应的应力)也在增加，比如变形温度为400 0C时，应变速率由0.001 s-‘提高到1 s-‘时，峰值应力由29.29 MPa提高到103.4MPa。从而表明该铝合金是一种正应变速率敏感性的材料;
在一定的应变速率条件下，该应力峰值随着变形温度的升高而呈下降的趋势;

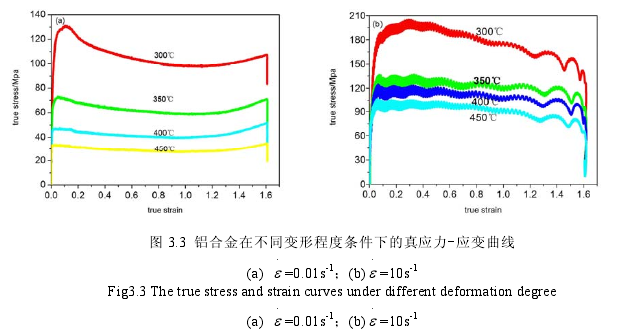

图3.3所示为在不同变形程度下铝合金的真应力一真应变曲线。从图中可以看出，在同一变形程度下，伴随着变形温度的升高，材料的应力水平下降，变形表现为明显的动态软化现象。
凤谷工业炉集设计研发,生产销售,培训指导,售后服务一体化,专利节能技术应用,每年为企业节省40%-70%的能源成本,主要产品加热炉,工业炉,节能炉,蓄热式炉,垃圾气化处理设备，欢迎致电咨询:0510-88818999
