热门关键词：
热门关键词：

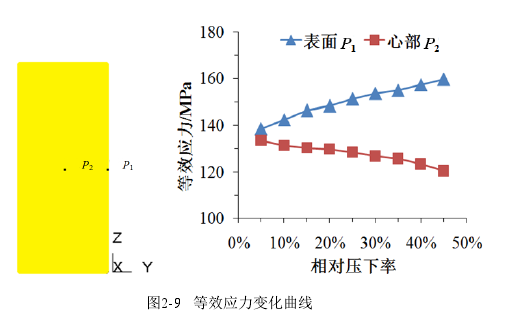

分别在坯料的中心对称平面YZ上，取坯料心部和外表面两个点跟踪其墩粗过程中的等效应力变化如图2-9所示。由于三种不同锻造方法第一次墩粗过程模型时相同，因此两点相对应等效应力的变化曲线是一致。
由图可见，随着相对压下率的增大，坯料表面P1点的等效应力值不断增大，两者之间呈线性关系，其原因主要有两点，第一点是由于在墩粗过程坯料的侧表面中间会产生一定鼓肚形状，随着鼓肚形状的不断增大，坯料表面的P1产生的拉应力会不断增大;第二点是由于坯料表面温度随着时间变化而逐渐下降，坯料表面金属流动会随着温度的下降而变得困难，因此等效应力呈增长的趋势。而坯料心部P2点的等效应力值则随压下率的增大而呈线性下降。坯料心部P2点的等效应力在墩粗过程中一直都小于坯料表面P1点的等效应力，这是由于在锻锤的不断打击下，坯料心部温度会不断上升，温度上升使得心部金属流动变得更加容易，因此坯料心部等效应力呈下降的趋势。
凤谷工业炉集设计研发,生产销售,培训指导,售后服务一体化,专利节能技术应用,每年为企业节省40%-70%的能源成本,主要产品加热炉,工业炉,节能炉,蓄热式炉,垃圾气化处理设备，欢迎致电咨询:0510-88818999
