镦粗模拟结果分析

文章出处:江苏凤谷节能科技有限公司 www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司 www.fg-furnace.com人气:-发表时间:2017-05-06 09:05【

高度H/壁厚t=1.5外径D/壁厚t分别取3, 4时的模拟结果

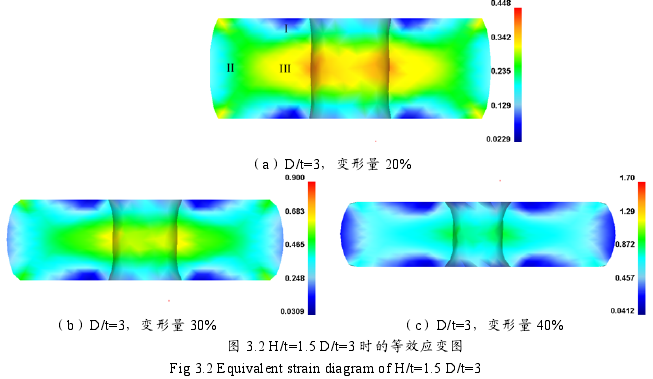

(1) D/t=3时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

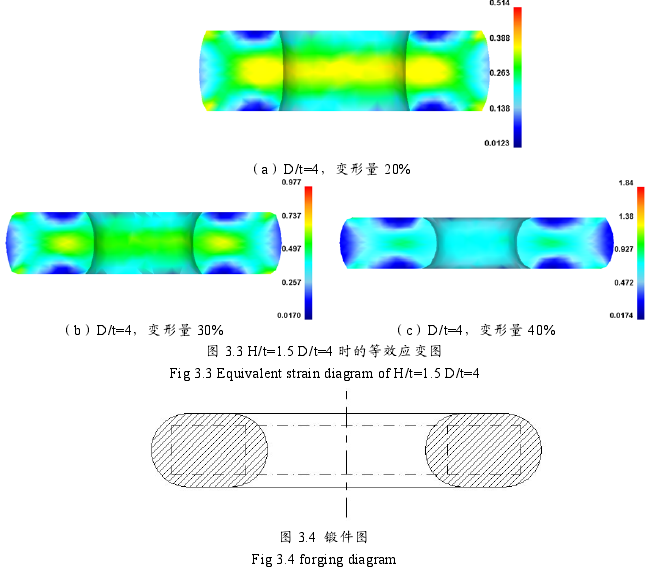

(2) D/t=4时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

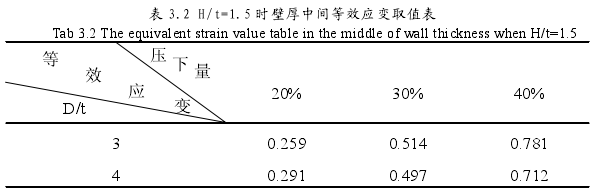

    由图3.2 (a)可知,空心钢锭墩粗变形可以分为I难变形区、II小变形区和III大变形区。由图3. 2 ,图3. 3可以看出,H/t=1. 5时随着变形量的增加,内孔直径不断减小,空心钢锭内外表面产生鼓型,从而不利于后续的拔长或扩孔工艺的实施;随着变形量的增加,锻件内部等效应变值不断增加,H/t=1. 5时,不同D/t在不同压下量下,壁厚中间的等效应变值如表3. 2所示。若空心钢锭在此尺寸比例下锻造,可先进行芯轴拔长或马杠扩孔,改变高度与壁厚的比值,以确保墩粗工艺完成后能与后续拔长或扩孔工艺衔接。满足H/t小于2且D/t较大的空心钢锭或锻坯,墩粗可作为该类锻件的终锻工艺,用以增加轴向锻比,如图3. 4所示。
