道窑炉壁热传热计算

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2016-10-24 11:04【

隧道窑是陶瓷、耐火材料、电瓷等企业关键的热工设备,也是耗能比较大的设备。在这些工业的通用工艺流程中,能耗主要体现在原料的加工、成形、干燥与烧成四大步骤,其中干燥和烧成工序的能耗约占总能耗80%。有报道陶瓷工业能耗中约60%用于烧成工序。高性能耐火保温绝热材料在隧道窑炉上的应用,不仅可以减薄窑壁的厚度,更重要的是大大减少窑墙的蓄热和散热达到节能。

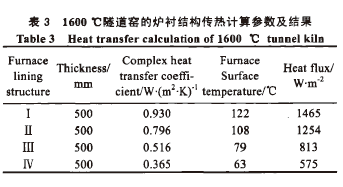

以炉墙内壁温度为1600℃隧道窑为例,炉衬厚度500 mm,炉衬耐火材料分别为氧化镁砖、氧化铝空心球砖、轻质粘土保温砖、JM23绝热保温砖、轻质莫来石耐火砖、耐火纤维板。设计的1600℃隧道窑炉衬结构如下:炉衬结构I为40 mm纤维板+230 mm轻质粘土保温砖+230 mm氧化镁砖的复合炉衬;炉衬结构Ⅱ为40 mm纤维板+230 mm轻质粘土保温砖+230 l'nm氧化铝空心球砖的复合炉衬;炉衬结构Ⅲ为40 mm纤维板+l 15 mm JM23绝热保温砖+1 15 mm轻质莫来石耐火砖+230 mm氧化铝空心球砖的复合炉村;炉衬Ⅳ为采用l 10 mm纤维板+l 15 mm JM23绝热保温砖+115mm轻质莫来石耐火砖+160 mm A1302空心球砖的窑衬结构。炉墙外壁的对流辐射综合传热系数和计算环境温度数值同上(见表3)。


由表3可知,4种炉衬结构的最外层都加入了纤维板,其热流密度在1500~500 W/m2之间。炉衬结构I和炉衬结构II相比,炉衬内壁厚度为230 mm的炉衬材料不同,材质分别为氧化镁砖和氧化铝空心球砖,可以看出,后者的外壁温度和热流密度均小于前者。炉衬结构Ⅳ和炉衬结构ⅡI相比,外层纤维板厚度增加了70 mm,而内层氧化铝空心球砖厚度减少了70 mm,总厚度相同,炉衬Ⅳ的热流密度为炉衬Ⅲ的70%。

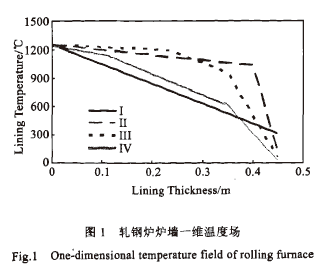

图2为隧道窑炉墙的一维温度场,可以看出4种复合炉衬的炉墙外表面温度分别为122,108,79和63℃。考虑到初始投资、使用寿命和节能的综合效益,炉衬Ⅳl 10 mm纤维板+115 mm JM23绝热保温砖+1 15mm轻质莫来石耐火砖+160 mill A1302空心球砖具有最好的节能效果。
