工业炉窑之烟气再循环

烟气再循环的概念也与锅炉燃烧器有关，这是在锅炉的空气预热器前抽取一部分低温烟气或直接送入炉内，或与一次风或二次风经混合器混合后送入炉内，达到降低氧气浓度和燃烧温度，进而降低N0x的排放浓度目的。

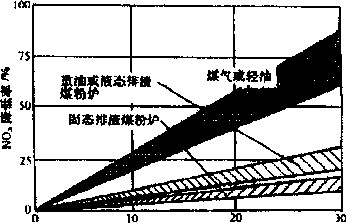

图3-5 NOx降低率与烟气再循环率的关系

所抽取的循环烟气量与不釆用烟气循环时的烟气量之比，称为烟气再循环率。图3-5给出了N0x的降低率与烟气再循环率的关系。经验表明，当烟气在循环率为15%-20%时，煤粉炉的NOx排放可降低约25%，相比之下，燃气与燃油锅炉的NOx降低程度更大。

图3-6时烟气再循环燃烧示意图，显然，烟气再循环率的增加是有限度的，对于大型锅炉通常控制在10%-20%。否则，过高的烟气掺混会增加未完全燃烧损失，降低燃烧稳定性。

图3-6烟气再循环燃烧示意图

一般烟气再循环是经过燃烧室外部的循环，而P型辐射管的烟气再循环是在燃烧室内部进行的；一般的烟气再循环的混和气温度水平低比较低，限制了烟气再循环率的提高，而P型辐射管再循环烟气的温度水平高，就是烟气本身的温度，所以在高循环率时也能保持燃烧完全和稳定。从本文数值模拟的结果看，P型辐射管的烟气再循环率高达150%以上，这是实现NOx超低排放的重要因数。
