间壁式换热器
化工生产中最常见的传热过程是两种流体间的热交换，实现这种过程的基本设备就是间壁式换热器，也是化工生产中最为常见的换热器。间壁式换热器中，热量从热流体传给冷流体的过程分别包括三个步骤：①热流体将热量传到壁面一侧；②热量通过固体壁面的热传导；③壁面的另一侧将热量传给冷流体。即整个热交换为给热一导热一给热的串联过程。
间壁式换热器依传热面的结构可分为管式换热器和板式换热器。管式换热器的传热面是由管子做成的，包括套管式、列管式、蛇管式、喷淋式和翅片管式等；板式换热器的传热面是由板材做成的，包括夹套式、螺纹板式、螺旋板式等。

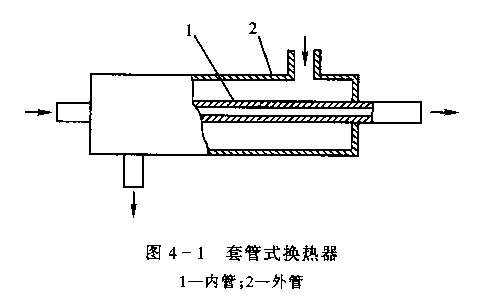

图4一1为简单的套管换热器，它是由不同直径的两根管子同心地套在一起组成的。冷、热两种流体分别流经内管和环隙进行热交换，其传热面为内管的壁面。

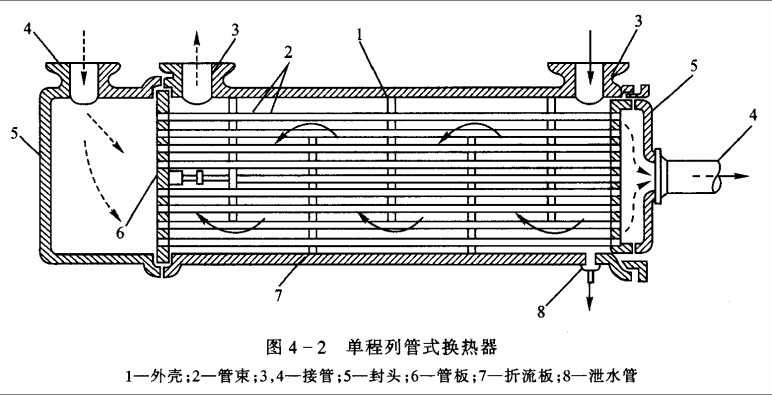

图4一2为单程列管式换热器。一流体由左侧封头5的接管4进入器内，经封头与管板6间的空间（分配室）分配至各管内，流过管束2后，由另一端的封头流出换热器。另一流体由壳体右侧的接管3进入，壳体内装有数块折流板7,使流体在壳与管束之间，沿折流板作折流运动，从另一端的壳体接管流出换热器。通常把流体流经管束称为管程,将该流体称为管程流体；把流体流经管间环隙称为壳程，将该流体称为壳程流体。由于管程流体在管束内只流过一次，故称为单程列管式换热器。

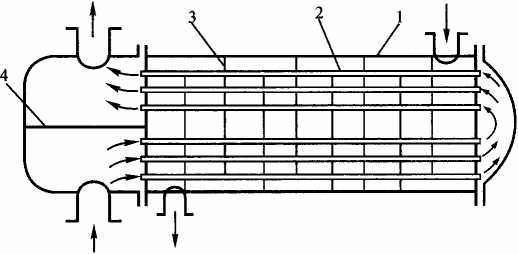

图4-3双程列管式换热器 1—壳体;2—管束;3—折流板;4一隔板
图4一3为双程列管式换热器。隔板4将分配室等分为二，管程流体只能先流经一半管束，待流到另一分配室折回而再流经另一半管束，然后从接管流出换热器。由于管程流体在管束内流经两次，故称为双程列管式换热器。管程流体在管束内来回流过几次，就称为与次数相同程数的换热器。
列管换热器中两流体间的传热是通过管壁进行的，故平均管壁总面积即为它的传热面积。
换热器传热的快慢用热流量由0来表征，热流量是指单位时间通过传热面的热量，其单位为W或kW;换热器传热性能的优劣一般用面积热流量q来评价，面积热流量亦称热流密度，是指单位传热面积的热流量，其单位为W•m-2。
