回流区

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2016-11-25 08:15【

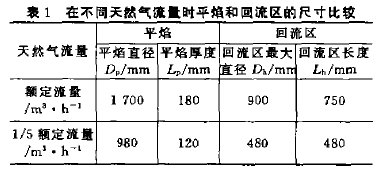

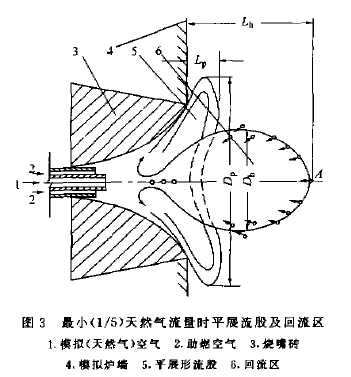

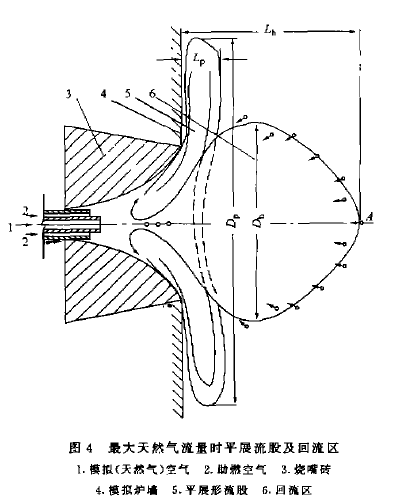

图3、图4和表1表示出:① 不管天然气流量是大还是小,平焰的前面都存在~ 个较大的回流区,区内的介质(高温烟气)往回倒流;② 当天然气流量为额定值时,回流区的最大直径达900 mm,回流区的长度达750 mm。雨当天然气小,流量只有额定值的1/5时,回流区的最大直径减少至480 mm,回流区长度斌短至480 mm,它们的减小并不是随流量斌少而成比例地斌小,这从另一个侧面,也证明烧嘴的调节性能及灵活性较好;③ 实际测量与观察证明回流介质的运动方向和最终去向。当回流的介质回流到烧嘴砖内部快接近烧嘴出口处时,被旋转气流席卷进入主旋转流股(平焰),成为它的一部分,并参加以后的所有过程;④ 由于往回倒流的速度较大,回流量也大,对旋转流股起了挤压作用,使平焰产生彤变,出现平焰中心往里凹陷,同时,也迫使流股附壁流动,促使平焰的形成,这就是附壁效应产生的原因之一。

回流区的存在,是一切旋转流股、平展形流股的共同特点和优点,它的产生原因,在以往的研究和著作中作过介绍口 。用平展形火焰燃烧天然气时,由于圆流区的存在,使天然气燃烧空间(在燃烧室内)出现以下几个过程和现象:① 由于高温燃烧产物席卷进平焰中,进行着热量的传输过程,在平焰的根部等于增加一个热源,对天然气的稳定燃烧至关重要,尤其是在开炉点火初期,回流区显得尤为重要;②从回流区的前滞点往回倒流时,流速是越来越快,到烧嘴根部,回流介质与主流股混合,这里进行着动量传输过程,促进回流区范围内、外介质的交换混合,促进燃烧室(炉膛)内的温度均匀化;③ 当回流介质与主流股在火焰根部混合时,一部分没有来得及燃烧的可燃物(固体的和气体的)可与主流股的燃料一起继续燃烧,在这里进行着质量传输过程 三个传输过程的综合作用将是:天然气燃烧完全、燃烧稳定、燃烧室(炉膛)内温度均匀、热加工质量高。
