加热炉中常见的阀门(下)

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2016-08-17 08:05【

1.6.6 蝶阀

蝶阀的操作元件是一个垂直于管道中心线的、能够旋转的圆板,通过调整该圆板与管道中心线的夹角,就能控制阀门的开度。蝶阀按驱动方式可以分为手动蝶阀、电动蝶阀与气动蝶阀三种,其中气动蝶阀的结构如图1-40所示。蝶阀可以单独操作,也可以集中控制,有体积小、重量轻、结构简单、容易拆装和维护、开关迅速、操作扭矩小的优点。对于干净的气体,蝶阀基本上也可以做到完全密封,但密封性能不如球阀、平板阀和旋塞阀,因而大多数蝶阀用于流体流量的调节。


1.6.7 盲板阀

盲板阀也称为眼镜阀,主要用于大直径燃气管道的切断操作,用来实现燃气管道的切断、隔离、调配等功能。盲板阀的阀板与管道中心线垂直,并且垂直于管道中心线动作。盲板阀的阀板通常做成扇形,其上有一个盲孔和一个通孔。当阀板围绕扇形中心旋转时,盲孔置于管道内就将管道切断,通孔置于管道内就将管道接通。

盲板阀按驱动方式可以分为手动、电动、液压和气动几种方式,按安装方式可以分为正装和倒装两种方式。图1-41示出了正装的液压盲板阀的结构图。

值得指出的是,盲板阀的开闭必须有三个动作才能完成,即:夹持环松开—盲板就位—夹持环夹紧。在大口径管道上使用的盲板阀,通常还需要与其他阀门、放散装置等相配合使用,共同组成阀门组才能实现开闭管道的工艺目的。

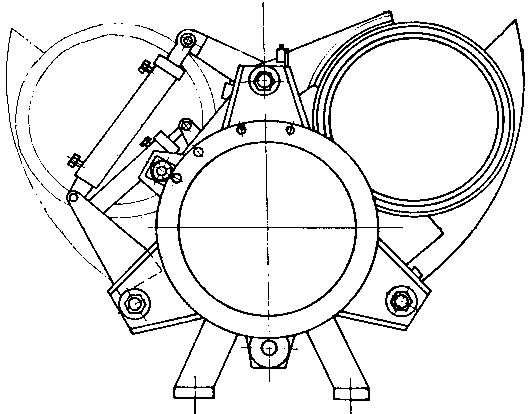

4-33 液压盲板阀结构图
