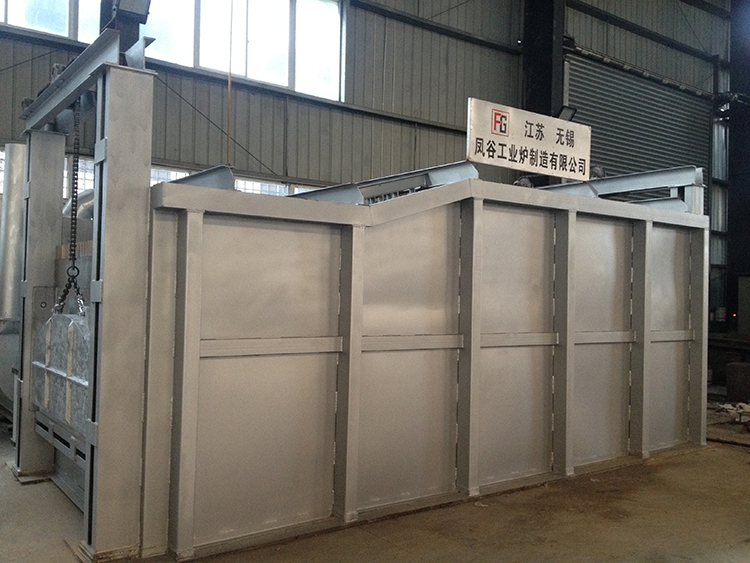

加热炉之炉墙和炉顶

炉墙

炉墙分为两类分别是侧墙和端墙，沿着炉子长度方向上的炉墙称为侧墙，炉子的两端的炉墙称为端墙。炉墙通常用标准直型砖平砌而成，炉门的拱顶和炉顶拱脚处用异型砖砌筑。侧墙的厚度通常为1.5~2倍砖长。端墙的厚度根据烧嘴、孔道的尺寸而定，一般为2~3倍砖长。整体捣打、浇注的炉墙尺寸则可以根据需要随意确定。大多数加热炉的炉墙由耐火砖的内衬和绝热砖层组成。为了使炉子具有一定的强度和良好的气密性，炉墙外面还包有4~10mm厚的钢板外壳或者砌有建筑砖层作炉墙的防护层。

炉墙上设有炉门、窥视孔、烧嘴孔、测温孔等孔洞。为了防止砌砖受损，炉墙应尽可能避免直接承受附加载荷。所以，炉门、冷却水管等构件通常都直接安装在钢结构上。

承受高温的炉墙当高度或长度较大时，要保证有足够的稳定性。增加稳定性的办法是增加炉墙的厚度或用金属锚固件固定。当炉墙不太高时，一般用232~464mm黏土砖和232~116mm绝热砖的双层结构。炉墙较高时，炉底水管以下的增加厚度116mm。

炉顶

加热炉的炉顶按其结构分为两种：即拱顶和吊顶。

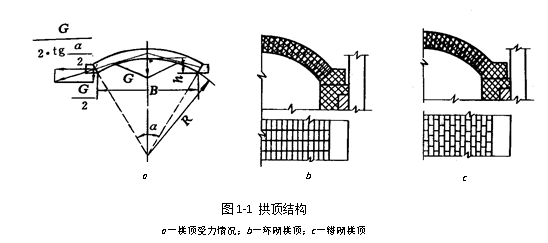

拱顶用楔形砖砌成，结构简单，砌筑方便，不需要复杂的金属结构。如果采用预制好的拱顶，更换时就更方便。拱顶的缺点是由于拱顶本身的重量产生侧压力，当加热膨胀后侧压力就更大。因此，当炉子的跨度和拱顶重量太大时，容易造成炉子的变形，甚至会使拱顶坍塌。所以，拱顶一般用于跨度小于3.5~4m的中小型炉子上，炉子的拱顶中心角一般为60°。拱顶结构如图1-1所示。拱顶的主要参数是：内弧半径（R），拱顶跨度即炉子宽度（B），拱顶中心角（a），弓形高度（h）。

拱顶的厚度与炉子的跨度有关，为了保证拱顶具有足够的强度，炉子的跨度较大时，炉顶的厚度则应相应适当加大。当拱顶跨度在3.5m以下时，拱顶的耐火砖层为230~250mm，绝热层为65~150mm。当拱顶跨度在3.5m以上时，耐火砖层为230~300mm，绝热层为120~200mm。

拱的两端支撑在特制的拱角砖上，拱的其他部位用楔形砖砌筑。拱顶可以用耐火砖砌筑，也可用耐火混凝土预制块。炉温为1250~1300℃以上的高温炉的拱顶采用硅砖或高铝砖，但硅砖仅适合于连续运行的炉子。耐火砖上面可用硅藻土砖绝热，也可用矿渣棉等散料作绝热层。拱顶砌砖在炉长方向上应设置弓形的膨胀缝，若用黏土砖砌筑则每米应设膨胀缝5~6mm，用硅砖砌筑则每米应设膨胀缝10~12mm，用镁砖砌筑则每米应设膨胀缝8~10mm。

当炉子跨度大于4m时，由于拱顶所承受的侧压力很大，一般耐火材料的高温结构强度已很难满足，因而大多采用吊顶结构，图1-2是常用的几种吊顶结构。吊挂顶是由一些专门设计的异型砖和吊挂金属构件组成。按吊挂形式分可以是单独的或成组的吊挂砖吊在金属吊挂梁上。吊顶砖的材料可用黏土砖、高铝砖和镁铝砖，吊顶外面再砌硅藻土砖或其他绝热材料，但砌筑切勿埋住吊杆，以免烧坏失去机械强度，吊架被砖的重量拉长。

吊挂结构复杂，造价高，但它不受炉子跨度的影响且便于局部修理及更换。
