金属的塑性变形与再结晶

1．解释下列名词：

加工硬化、回复、再结晶、热加工、冷加工。

答：加工硬化：随着塑性变形的增加，金属的强度、硬度迅速增加；也会塑性、韧性迅速下降的现象。

回复：为了消除金属的加工硬化现象，将变形金属加热到某一温度，以使其组织和性能发生变化。在加热温度较低时，原子的活动能力不大，这时金属的晶粒大小和形状没有明显的变化，只是在晶内发生点缺陷的消失以及位错的迁移等变化，因此，这时金属的强度、硬度和塑性等机械性能变化不大，而只是使内应力及电阻率等性能显著降低。此阶段为回复阶段。

再结晶：被加热到较高的温度时，原子也具有较大的活动能力，使晶粒的外形开始变化。从破碎拉长的晶粒变成新的等轴晶粒。和变形前的晶粒形状相似，晶格类型相同，把这一阶段称为“再结晶”。

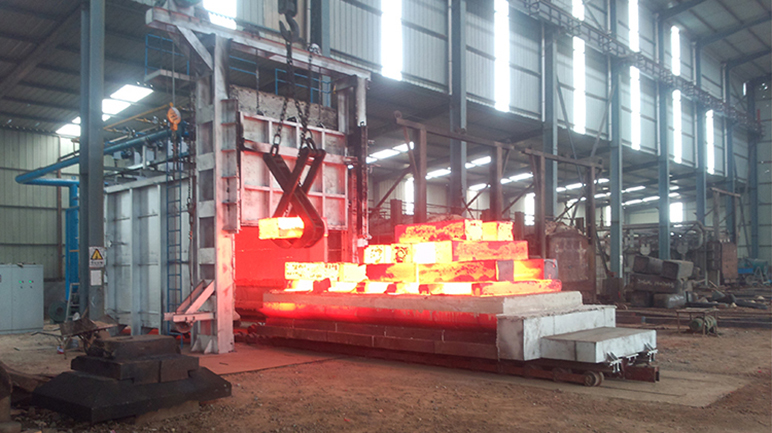

热加工：将金属加热到再结晶温度以上一定温度进行压力加工。

冷加工：在再结晶温度以下进行的压力加工。

2．产生加工硬化的原因是什么？加工硬化在金属加工中有什么利弊？

答：①随着变形的增加，晶粒逐渐被拉长，直至破碎，这样使各晶粒都破碎成细碎的亚晶粒，变形愈大，晶粒破碎的程度愈大，这样使位错密度显著增加；同时细碎的亚晶粒也随着晶粒的拉长而被拉长。因此，随着变形量的增加，由于晶粒破碎和位错密度的增加，金属的塑性变形抗力将迅速增大，即强度和硬度显著提高，而塑性和韧性下降产生所谓“加工硬化”现象。②金属的加工硬化现象会给金属的进一步加工带来困难，如钢板在冷轧过程中会越轧越硬，以致最后轧不动。另一方面人们可以利用加工硬化现象，来提高金属强度和硬度，如冷拔高强度钢丝就是利用冷加工变形产生的加工硬化来提高钢丝的强度的。加工硬化也是某些压力加工工艺能够实现的重要因素。如冷拉钢丝拉过模孔的部分，由于发生了加工硬化，不再继续变形而使变形转移到尚未拉过模孔的部分，这样钢丝才可以继续通过模孔而成形。

3．划分冷加工和热加工的主要条件是什么？

答：主要是再结晶温度。在再结晶温度以下进行的压力加工为冷加工，产生加工硬化现象；反之为热加工，产生的加工硬化现象被再结晶所消除。

4．与冷加工比较，热加工给金属件带来的益处有哪些？

答：（1）通过热加工，可使铸态金属中的气孔焊合，从而使其致密度得以提高。

（2）通过热加工，可使铸态金属中的枝晶和柱状晶破碎，从而使晶粒细化，机械性能提高。

（3）通过热加工，可使铸态金属中的枝晶偏析和非金属夹杂分布发生改变，使它们沿着变形的方向细碎拉长，形成热压力加工“纤维组织”（流线），使纵向的强度、塑性和韧性显著大于横向。如果合理利用热加工流线，尽量使流线与零件工作时承受的最大拉应力方向一致，而与外加切应力或冲击力相垂直，可提高零件使用寿命。

5．为什么细晶粒钢强度高，塑性，韧性也好？

答：晶界是阻碍位错运动的，而各晶粒位向不同，互相约束，也阻碍晶粒的变形。因此，金属的晶粒愈细，其晶界总面积愈大，每个晶粒周围不同取向的晶粒数便愈多，对塑性变形的抗力也愈大。因此，金属的晶粒愈细强度愈高。同时晶粒愈细，金属单位体积中的晶粒数便越多，变形时同样的变形量便可分散在更多的晶粒中发生，产生较均匀的变形，而不致造成局部的应力集中，引起裂纹的过早产生和发展。因此，塑性，韧性也越好。

6．金属经冷塑性变形后，组织和性能发生什么变化？

答：①晶粒沿变形方向拉长，性能趋于各向异性，如纵向的强度和塑性远大于横向等；②晶粒破碎，位错密度增加，产生加工硬化，即随着变形量的增加，强度和硬度显著提高，而塑性和韧性下降；③织构现象的产生，即随着变形的发生，不仅金属中的晶粒会被破碎拉长，而且各晶粒的晶格位向也会沿着变形的方向同时发生转动，转动结果金属中每个晶粒的晶格位向趋于大体一致，产生织构现象；④冷压力加工过程中由于材料各部分的变形不均匀或晶粒内各部分和各晶粒间的变形不均匀，金属内部会形成残余的内应力，这在一般情况下都是不利的，会引起零件尺寸不稳定。

7．分析加工硬化对金属材料的强化作用？

答：随着塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割、位错缠结加剧，使位错运动的阻力增大，引起变形抗力的增加。这样，金属的塑性变形就变得困难，要继续变形就必须增大外力，因此提高了金属的强度。

8．已知金属钨、铁、铅、锡的熔点分别为3380℃、1538℃、327℃、232℃，试计算这些金属的最低再结晶温度，并分析钨和铁在1100℃下的加工、铅和锡在室温（20℃）下的加工各为何种加工？

答：T再=0.4T熔；钨T再=[0.4*（3380+273）]-273=1188.2℃; 铁T再=[0.4*（1538+273）]-273=451.4℃; 铅T再=[0.4*（327+273）]-273=-33℃; 锡T再=[0.4*（232+273）]-273=-71℃.由于钨T再为1188.2℃＞1100℃，因此属于热加工；铁T再为451.4℃＜1100℃，因此属于冷加工；铅T再为-33℃＜20℃，属于冷加工；锡T再为-71＜20℃，属于冷加工。

9．在制造齿轮时，有时采用喷丸法（即将金属丸喷射到零件表面上）使齿面得以强化。试分析强化原因。

答：高速金属丸喷射到零件表面上，使工件表面层产生塑性变形，形成一定厚度的加工硬化层，使齿面的强度、硬度升高。
