计算毛坯图的绘制

    根据锻件图绘出计算毛坯截面图和计算毛坯直径图。计算毛坯的形状说明了沿锻件长度上金属的分配情况，模锻前合理的毛坯形状，应该是接近于计算毛坯的形状，因此辊锻毛坯的设计也同样该以计算毛坯的尺寸和形状为基础。

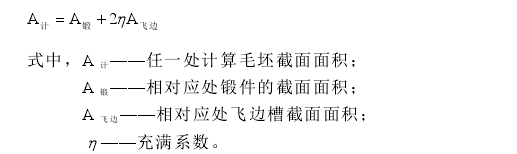

    (1)毛坯的各截面面积与计算截面图按公式(3-1)计算：

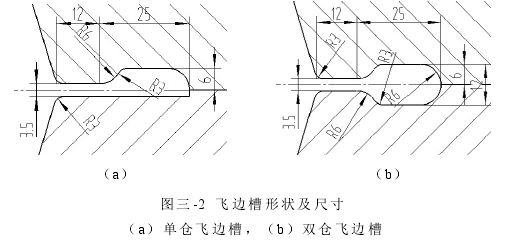

    在连杆终锻成形中飞边的形式如图3-2 (a)所示。由于连杆杆部与头部的面积变化很大，为容纳多余金属，局部采用双仓形式的飞边槽，如图3-2 (b)所示。依据终锻时采用的摩擦压力机吨位，参照文献确定飞边槽尺寸，如图3-2所示。

    刃的取值与锻件的复杂程度有关，形状简单的锻件取0.3~0.5，形状复杂的锻件取 0.5~0.8。连杆锻件形状较为复杂，所以本文中充满系数值选取为 0.6。
