铝合金车轮旋转辗锻机的组成

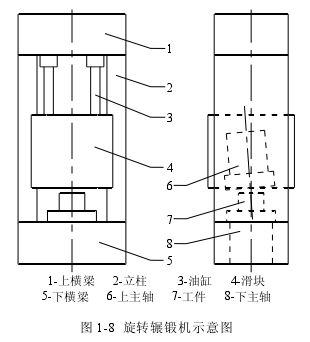

铝合金车轮旋转辗锻机是由摆头、滑块、油缸、机身(上横梁、下横梁、立柱和拉紧螺栓等)和机械传动系统等5部分组成。旋转辗锻机的结构相比传统锻压设备多两个轴线成5。夹角的上、下主轴和相应机械传动系统。其中一个为带动滑块做直线运动的液压传动系统，另一个为使主轴绕轴线转动的机械传动系统。旋转辗锻压力机的结构简图如图1-8所示。

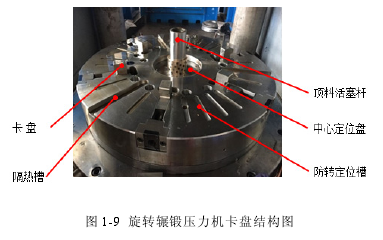

旋转辗锻上力机的主轴相连下模具分别与旋转辗锻压力机的上、下卡盘相连，卡盘与旋转辗锻压工作时下模及卡盘跟随下主轴高速旋转，上模在旋转辗锻压力机的滑块带动下做轴向运动，旋转辗锻压力机卡盘结构如图1-9所示。

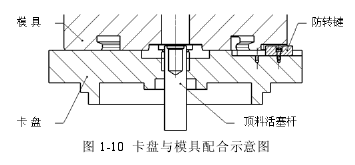

铝合金车轮旋转辗锻压力机模具与卡盘的配合情况如图1-10所示，图中模具的中心定位槽与卡盘的定位盘配合，实现模具的径向定位;模具防转槽与卡盘防转定位槽中防转键配合，实现约束模具与卡盘之间的相对转动;旋转辗锻压力机卡盘的卡爪与模具的卡爪槽配合面贴合，实现卡盘对模具的卡紧。
