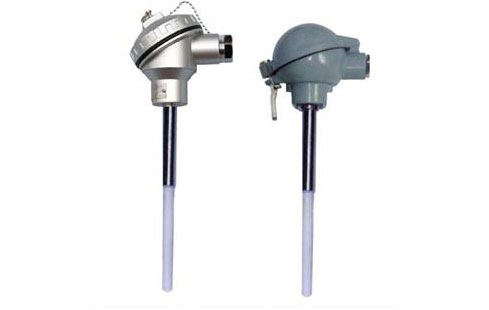

热电偶高温计

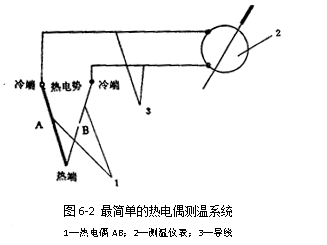

最简单的热电偶测温系统如图6-2所示。它由热电偶感温元件1，毫伏测量仪表2（动圈仪表或电位差计）以及连接热电偶和测量电路的导线（铜线）及补偿导线2组成。

热电偶是由两根不同的导体或半导体材料如图6-2所示中的A与B焊接或铰接而成。焊接的一端称作热电偶的热端（或工作端）；和导线连接的一端称作冷端。把热电偶的热端插入需要测温的生产设备中，冷端置于生产设备的外面，如果两端所处的温度不同，则在热电偶的回路中便会产生热电势。在热电偶材料一定的情况下，热电势的大小完全取决于热端温度的高低。用动圈仪表或电位差计测得热电势后，便可知道被测物温度的大小。
