新型蓄热式烧嘴结构

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2016-10-20 08:20【

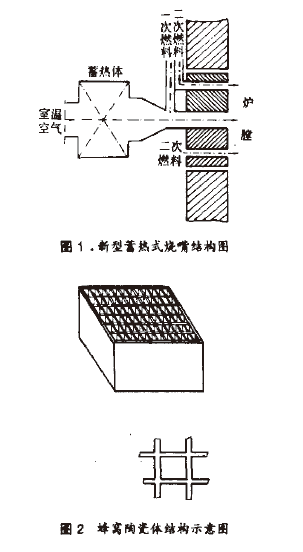

图l为一种能实现高温低氧燃烧的烧嘴结构示意图.它主要由蜂窝陶瓷蓄热室、一次燃料与二次燃料喷口、高温空气喷口及绝热管道等组成.蜂窝陶瓷蓄热室作用有2点:一是当炉内高温烟气经过蓄热室时,与陶瓷蓄热体进行以对流和辐射换热为主的热交换,蓄热体被加热,烟气温度降低.蓄热室起蓄热作用;二是经过切换后,当室温下的冷空气进入蓄热室时,蓄热体释放显热,以对流换热为主的方式加热空气,使空气温度预热到800℃以上,蓄热室起预热空气的作用.蜂窝陶瓷蓄热体主要成分为氧化铝,图2为其结构示意图.由于该蓄热体具有很大的比表面积,比普通陶瓷球蓄热体的比表面积大4—5倍,因而采用这种蓄热体,只需较小的体积就可实现高温烟气显热的“极限”回收,使空气温度从室温预热到接近炉内烟气温度,从而达到高温低氧燃烧所需的温度条件.

燃料分一次燃料和二次燃料共2路供入炉膛,一次燃料流量比二次燃料流量少得多.一次燃料喷入经蓄热室预热后的助燃剂气流中,在喷入炉膛前发生燃烧,燃烧的混合气流高速喷射到炉内,剧烈地引射周围静止气体或低速气流,形成回流区.一次燃料的燃烧消耗助燃剂中的部分氧气,加上炉内烟气再循环,进一步降低燃烧区氧体积分数,使燃烧区内氧体积分数低于15%,从而满足高温低氧燃烧所需的低氧条件;二次燃料则在合适的位置以适当的角度直接喷入炉内,发生高温低氧燃烧.对不同的工业炉,针对不同的要求,其位置、角度会有所改变.
