原始材料均热态组织及分析

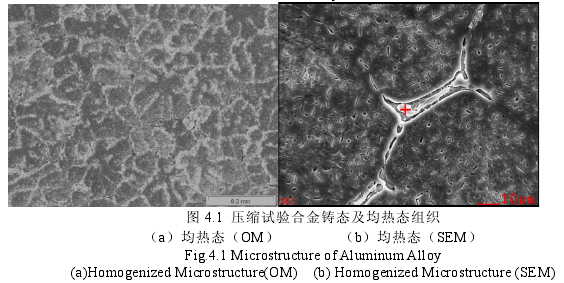

铝合金均匀化处理后的组织如图 4.1 所示。图 4.1（a）为合金均匀化后的 OM 形貌，从图中可见，合金均匀化后晶粒粗大，平均尺寸约为 65μm。图 4.1（b）为合金均匀化后的 SEM 微观形貌，从图中可见，均匀化处理后第二相发生溶解，但在晶界区域还残留有部分未溶解的第二相，如图 4.1（b）所示，随后对这些残余相进行能谱分析，结果如图 4.2 所示。新型铝合金均匀化处理后的 X-ray 物象分析结果如图 4.3 所示。

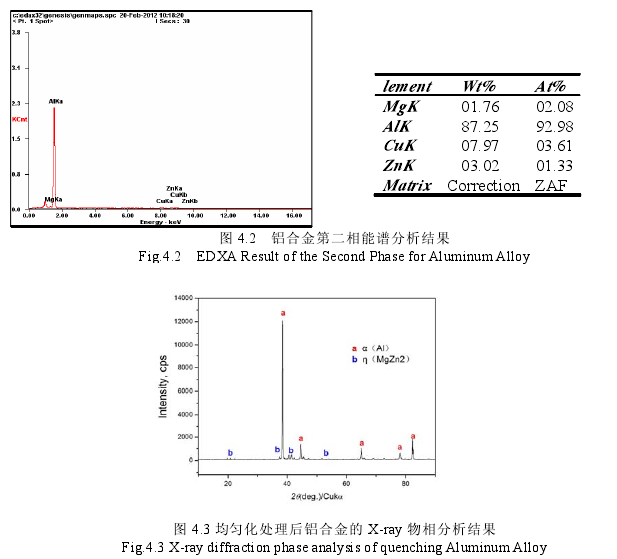

从图 4.2 中可以看出，第二相内含有 Al、Zn、Mg 和 Cu 这四种元素，Cu 的含量最高达到 7.97%，Zn、Mg 含量都没有达到合金设计含量，因此说明晶界残余相为富 Cu相。而通过图 4.3 中对均匀化处理后试样的物相分析结果可以看出，铝合金的晶界残余相主要是富 Cu 的η相。
