本系统的原理是将烧嘴内部分割成若干对作为蓄热室，切换并使流体交替通过这些蓄热室便完成了蓄热燃烧。

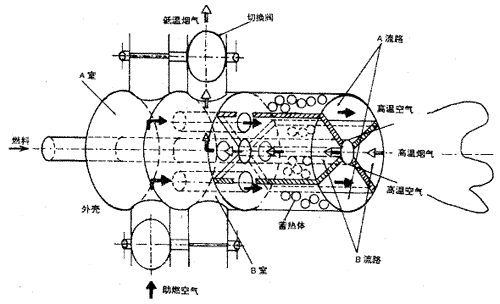

图1示意图

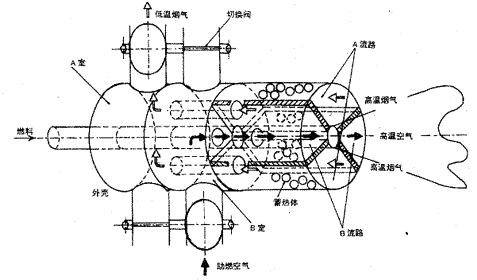

图2示意图
图1和图2是基本的示意图。其结构是：中心部位供应燃料，烧嘴本体内部划分成A、B两部分。每一部分都有空气入口和烟气出口，各接口配切换阀。蓄热体分割成4部分并互相隔离。A室和A流路的两个蓄热室联结，B室和B流路的蓄热室联结。图1上A室的助燃空气入口和B室的烟气出口处切换阀开着，其他的切换阀关闭，流体的流动过程是助燃空气从A室进入，通过A流路的两个蓄热室变成高温空气，和燃料混合后燃烧。烟气在炉内循环后回到烧嘴，进入B流路的蓄热室成为低温烟气，从B室排出。经十余秒后切换阀的位置如图2所示，现在助燃空气通过B室从B流路的蓄热室出来进入炉内，再经A流路的蓄热室从A室排出。这样反复进行就能在一个烧嘴内完成蓄热燃烧。

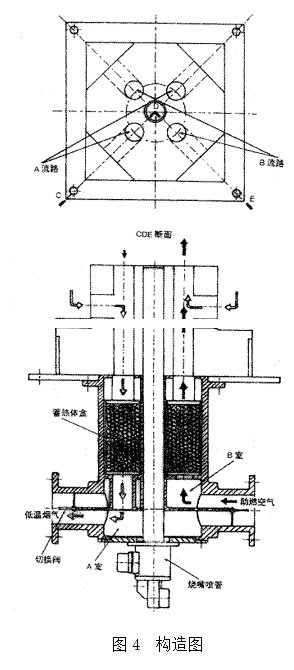

应用此项原理制造的商品就是SRB型自身蓄热烧嘴系统。图3和图4是构造图并表示了流体的流动方向。烧嘴由下列部件组成：烧嘴喷管、供气侧和排气侧的切换阀、本体、蓄热体、端面板和烧嘴砖。内置点火器的烧嘴喷管位于中心线上并插入到烧嘴砖的端面附近。供气侧和排气侧接口处配置互成直角的蝶阀并作为切换阀，由压缩空气驱动的旋转式拖动装置进行切换动作。本体内部隔开，形成A室和B室。蓄热室和烧嘴砖的通道都分成四部分，A室和A流路相接，B室和B流路相接。烧嘴砖的前端切去四个角后由正方形变成八角形，每一斜面上开一个孔和流路横向垂直连接。蓄热体使用陶瓷小球，装在四个盒里以便更换，如图5所示。
流体的流动情况是：助燃空气导入A室，通过A流路上的两个蓄热体盒得到热量成为高温助燃空气，再通过烧嘴砖内的通 道进入炉内，与来自烧嘴喷管的可燃气体混合并燃烧。这时炉内一部分烟气因A流路上助燃空气的喷射作用被吸引，经斜面上的横孔流入，形成烟气再循环。燃烧后的烟气在炉内循环，再经烧嘴砖上B流路的孔进入B流路。通过两个蓄热体盒和B室引向烟气出口。由于在斜面上设置了横孔烟气的短路(从A流路直接进入B流路)即可有效避免。这样流动十余秒后切换阀切换成图4的状态，助燃空气导入B室，烟气经A室排放。

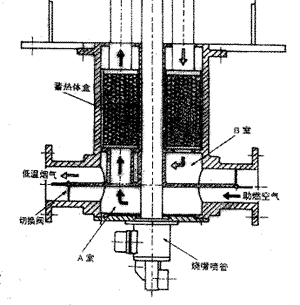

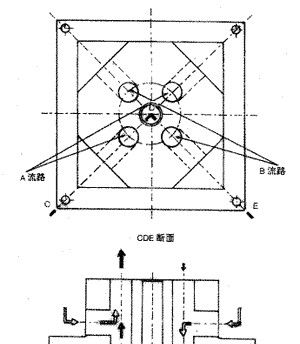

图3构造图

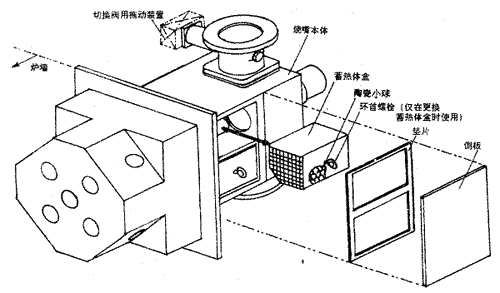

图5 蓄热体和的更换图
