镦粗模拟分析结果(3)

文章出处:江苏凤谷节能科技有限公司 www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司 www.fg-furnace.com人气:-发表时间:2017-05-07 08:05【

高度H/壁厚t=2. 5外径D/壁厚t分别取3, 4,  5,  6时的模拟结果

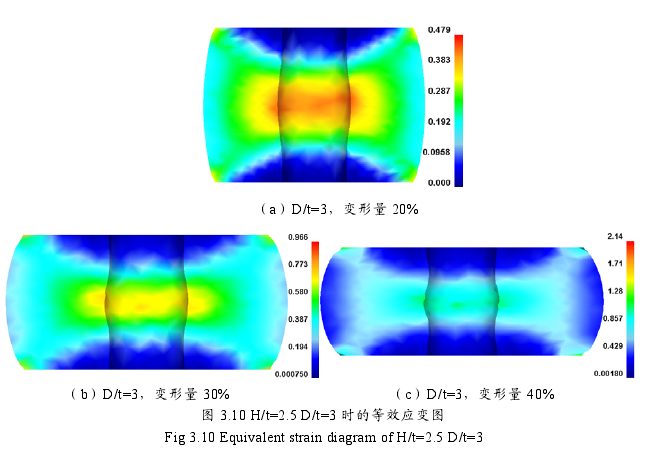

(1) D/t=3时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

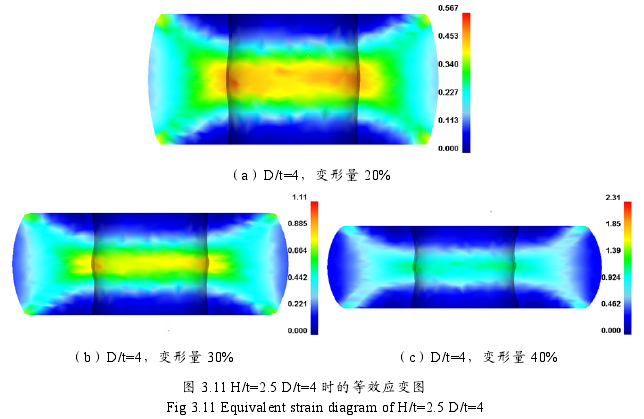

(2) D/t=4时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

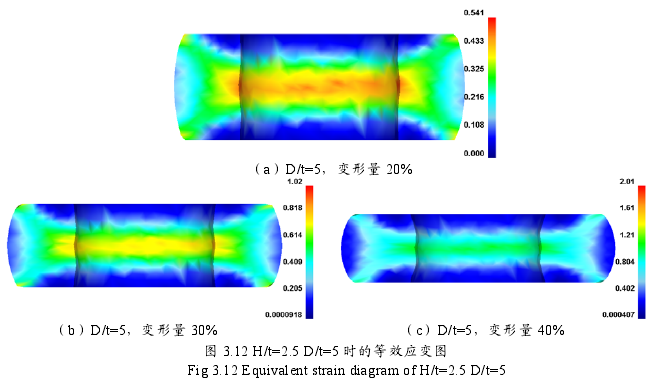

(3 ) D/t=5时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

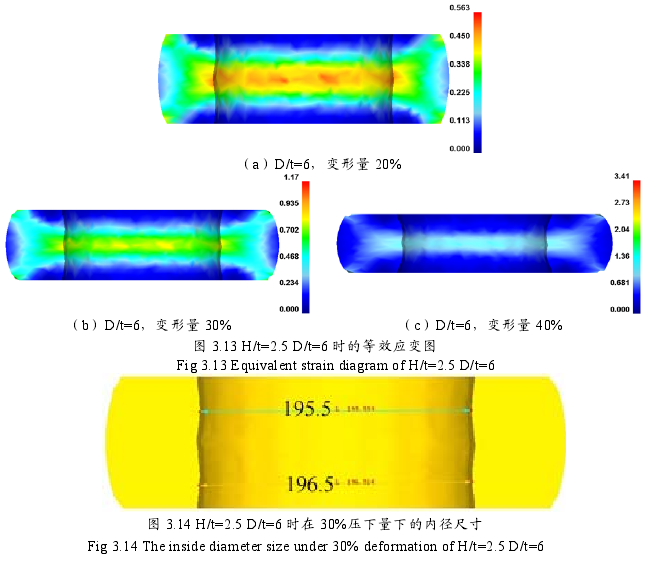

(4) D/t=6时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

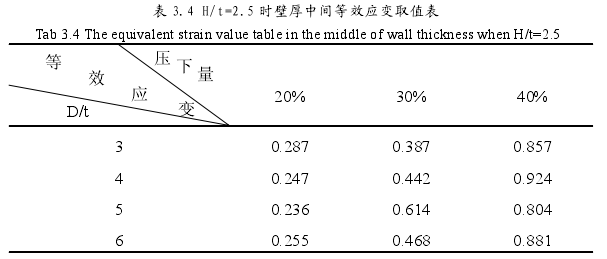

由图3. 10,  3. 11,  3. 12和3. 13可以看出,在H/t=2. 5时,不同D/t的空心钢锭变形趋势一致,变形开始时内孔壁有凹陷的趋势,随着压下量的增大,内孔壁产生内双鼓形,图3. 14是压下量为30%时的内径尺寸,此时内径略有减小。随着变形量的增加,锻件内部的等效应变值不断增大,但同时变形不均匀程度也增大,因此,实际筒体墩粗时应综合考虑变形量与变形均匀程度之间的关系,确定合理的压下量。H/t=2. 5时内孔壁凹陷和内径减小趋势都不是特别明显,可以顺利的与芯轴拔长和马杠扩孔工序衔接,也是较为理想的墩粗锭型。H/t=2. 5时,不同D/t在不同压下量下,壁厚中间的等效应变值如表3. 4所示,D/t=3、压下量为40%时内孔凹陷严重且变形不均匀;D/t=4,压下量为40%时内孔鼓形严重且变形不均匀。从壁厚中间等效应变值大小和变形的均匀性以及内孔壁畸变方面考虑,H/t=2. 5时压下量控制在20-30%比较合理。
