高度H/壁厚t=3外径D/壁厚t分别取3, 4, 5, 6时的模拟结果

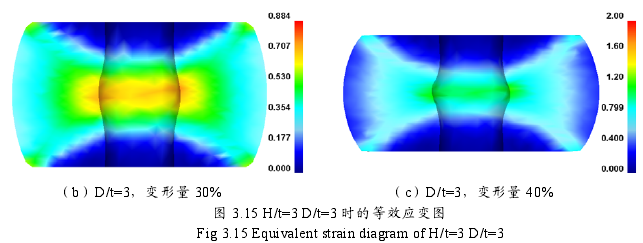

(1) D/t=3时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

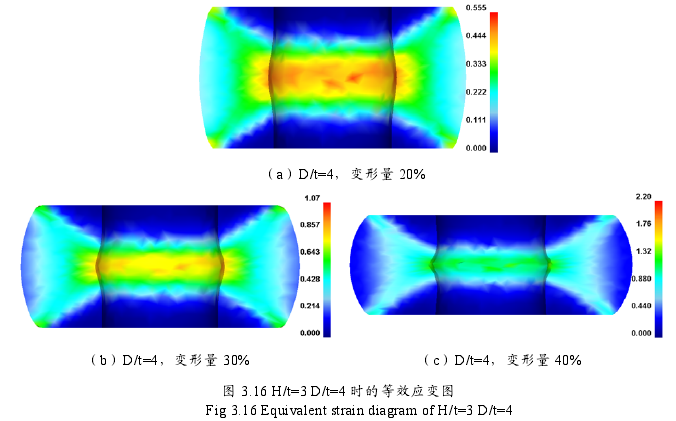

(2) D/t=4时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

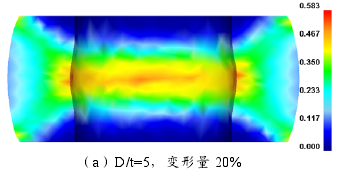

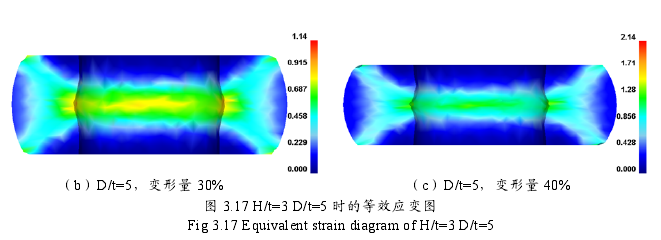

(3 ) D/t=5时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

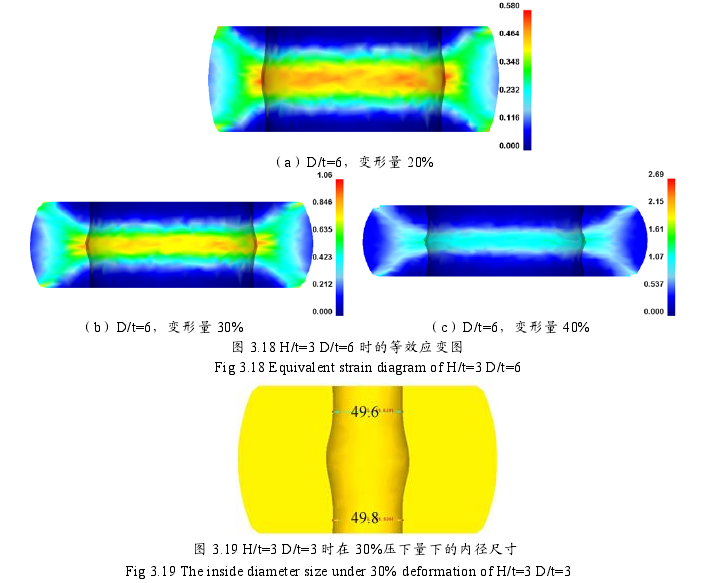

(4) D/t=6时空心钢锭分别在20%, 30%, 40%墩粗压下量下的等效应变图:

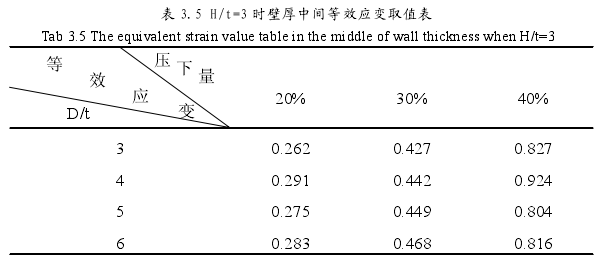

由图3. 15, 3. 16, 3. 17和3. 18可以看出,在H/t=3时,不同D/t的空心钢锭变形趋势一致。变形开始时有内孔壁凹陷的趋势,随着变形量的增加,空心钢锭内孔壁凹陷越来越严重,同时变形不均匀程度也增大,图3. 19是压下量为30%时的内径尺寸,此时内径尺寸不减小。H/t=3时内孔壁出现明显的凹陷,当凹陷不严重时,在后续拔长和扩孔工序中可以将凹陷压平,当凹陷严重时,后续拔长或扩孔时可能产生折叠,导致锻件报废,因此,实际锻造过程中应综合考虑变形量与内孔壁凹陷程度之间的关系,确定合理的压下量。H/t=3时,不同D/t在不同压下量下,壁厚中间的等效应变值如表3. 5所示,D/t=3和D/t=4、压下量为40%时内孔凹陷严重且变形不均匀;D/t=5和D/t=6,压下量为40%时内孔起皱且变形不均匀。综合考虑空心钢锭壁厚中间等效应变和内孔凹陷严重程度,H/t=3时压下量在20-30%之间较为合理。
