辊锻道次的确定及型槽系的选择

文章出处:江苏凤谷节能科技有限公司 www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司 www.fg-furnace.com人气:-发表时间:2017-04-27 08:05【

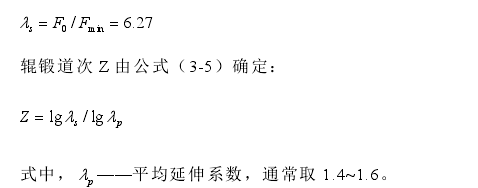

根据计算毛坯图得到连杆杆部最小截面面积Fmin= 600.3 mm2,原始毛坯截面面积Fo=π(d0/2)2= 3316.6 mm2。由公式(3-4)计算得辊锻制坯过程中的总延伸系数:


计算可得连杆的辊锻制坯道次为3.98,取整为4。
    适用于圆形坯料的常用辊锻型槽系组合中,“椭圆一方形”型槽允许的延伸系数较大,变形后金属组织性能均匀,辊锻时坯料在型槽中的稳定性较好;“椭圆一圆形”型槽允许的延伸系数较小,沿型槽宽度上变形分布很不均匀,但辊锻后坯料的表面质量较好;“椭圆一方形一平椭圆形”型槽系允许的延伸系数较大,终锻坯料杆部截面形状与连杆较为接近,但辊锻时容易出现飞边。
    由式(3-4)知,辊锻制坯过程中总的延伸系数为6.27,参照文献中制

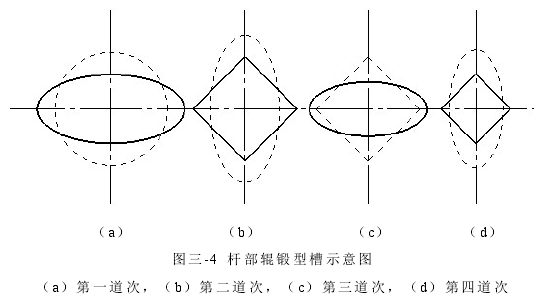

坯辊锻常用型槽系表知,4道次上述型槽系组合中只有“椭圆一方形”型槽系能达到所设计的杆部截面积要求。所以,连杆杆部选用“椭圆一方形一椭圆一方形”4道次型槽,如图3-4所示。
    每一道辊锻结束后到下一道辊锻时坯料都要旋转90°,圆形坯料在椭圆型槽中辊锻时,上下端面与椭圆型槽深处先接触受到压缩变形,旋转90°进入方形型槽时,椭圆坯料的上下端面先受到压缩变形,得到方形截面坯料;方形截面坯料再进入第三道椭圆型槽时,方形的棱角被压平等椭圆形坯料,此坯料进入第四道方形型槽时,方形棱角又新的位置呈现出来。这就可使坯料周边的金属得到均匀的冷却,由于四面反复受压,对变形金属的组织与性能起到良好的影响。


同理,可确定连杆小头部选用“椭圆一圆形”2道次型槽。
