热门关键词：
热门关键词：
改性有机硅应用于消泡剂领域的当属聚醚改性硅油，聚醚改性硅油是在憎水的二甲基硅油链中引入亲水聚醚链而得到的一种新型硅油。亲水的聚醚链段赋予其水溶性，疏水的二甲基硅油链段赋予其低表面张力，使聚醚硅油兼容了聚醚和二甲基硅油二者的优点，表现为表面张力低，耐高温以及对酸碱稳定，广泛应用于匀泡剂、化妆品添加剂、涂料流平剂、消泡剂等领域。本文选用三种不同结构的聚醚改性硅油( X － 1、X － 2、X － 3) 代替部分二甲基硅油制得消泡剂乳液，考察了不同替代量对消泡剂性能的影响。

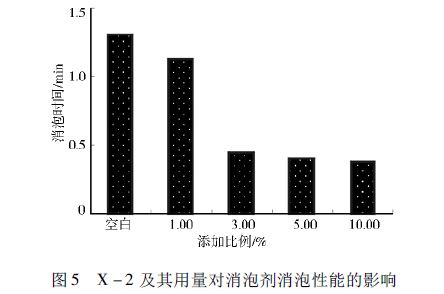

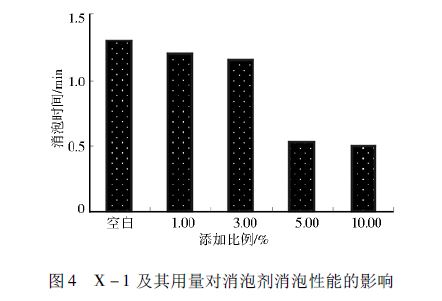

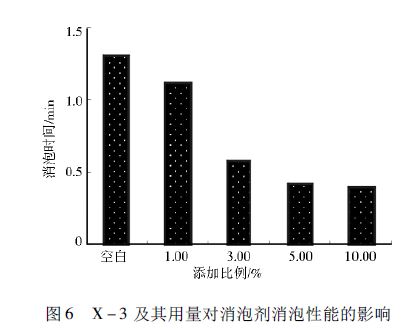

实验表明三种改性剂的加入对有机硅乳液的消泡性能均有较大程度的增效作用( 图4、图5、图6) 。X － 1 改性剂在加入量为1% 时对于黑液泡沫增效不明显，直到加入量增加至5% 时，消泡速度才增加一倍。改性剂X － 2，X － 3 对乳液具有相似的增效作用，加入量为3%时，对纸厂黑液消泡速度增加一倍，在取得相同效果的情况下比X － 1 用量少，随着两改性剂用量增加消泡速度进一步增加，但增加至10%时变化不明显。
2． 3 实际应用情况

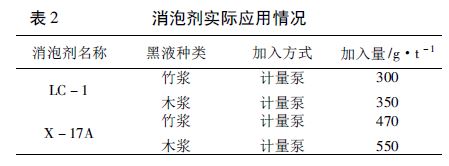

根据2． 2 分析结果以及成本考虑，选用X－3改性剂，用量5%对公司有机硅消泡剂进行改进，并实际应用于福建某纸厂，与福建某厂X － 17A 消泡剂对纸厂竹浆黑液和木浆黑液进行比较测试。结果如表2 所示，在同一消泡程度标准下，改性LC－1的用量在竹浆黑液和木浆黑液中均少于X－17A，消泡效果良好。
3、 结论
通过加入不同改性剂对公司自产消泡剂进行改进研究发现，矿物油、聚醚、脂肪醇对黑液泡沫作用不明显; 改性有机硅系列对公司消泡剂增效作用显著，特别是改性剂X －2，X － 3，添加量只需5%就能达到预期的效果，综合考虑效果、成本等因素，中试选用改性剂X －3，添加量5%作为改进条件。产品实际应用情况表明，通过改进的消泡剂具有比常规有机硅消泡剂用量少，消泡效率高等特点，应用效果显著。
