加热炉安全三大附件之水位表

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2016-08-12 08:10【

水位表是一种反映液位的测量仪器,用来表示汽包内水位的高与低,可协助司炉人员监视汽包水位的动态,以便控制汽包水位在正常范围之内。

水位表的工作原理和连通器的原理相同,因为汽包是一个大容器,当将它们连通后,两者的水位必定在同一高度上,所以水位表上显示的水位也就是汽包内的实际水位。

常用的水位表有玻璃管式、平板式和低地位式三种。下面主要介绍玻璃管式水位表。

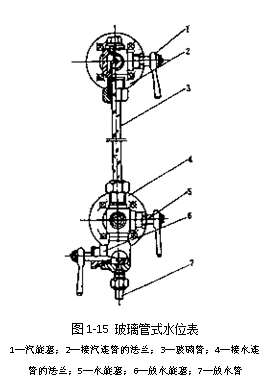

玻璃管式水位表主要由玻璃管、汽旋塞、放水旋塞等构件组成,如图1-15所示。


图中三个旋塞的手柄都是向下的,表明汽旋塞和水旋塞都是通路,而放水旋塞是闭路。这是水位表正常工作时的位置,与一般使用的旋塞通路相反。如果手柄不是向下,一旦受到碰撞或震动,很容易下落,从而由于改变了旋塞通路位置而发生事故。

在汽包运行时,必须同时打开水位表的汽旋塞和水旋塞。如果不打开汽旋塞,只打开水旋塞,汽包内的水也会经水连管进入玻璃管内。但是,此时汽包内的压力高于玻璃管内的压力,玻璃管内的水位必然高于汽包内的实际水位,而形成假水位;反之,如果不打开水旋塞,只打开汽旋塞,由于蒸汽不断冷凝,会使玻璃管内存满水,同样也会形成假水位。所以只有同时打开水位表的汽、水旋塞,使汽包和玻璃管内的压力一致,才能使水位显示正确。水位表玻璃管中心线与上下旋塞的垂直中心线应互相重合,否则玻璃管受扭力容易损坏。

水位表应有防护罩,防止玻璃管炸裂时伤人。最好用较厚的耐热钢化玻璃管罩住,但不应影响观察水位,不能用普通玻璃板作防护罩,否则当玻璃管损坏时会连带玻璃板破碎,反而增加危险。有的用薄铁皮制成防护罩,为了便于观察水位,在防护罩的前面开有宽度大于12mm,长度与玻璃管可见长度相等的缝隙,并在防护罩后面留有较宽的缝隙,以便光线射入,使汽化工清晰地看到水位。

为防止玻璃管破裂时汽水喷出伤人,最好配用带钢球的旋塞。当玻璃管破裂时,钢球借助汽水的冲力,自动关闭旋塞。

玻璃管式水位表结构简单,制造安装容易,拆换方便,但显示水位不够清晰,玻璃管容易破碎,适用于工作压力不超过1.6MPa的高压容器,常用规格有Dg15和Dg20两种。
