加热炉的安全三大附件之压力表

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2016-08-12 08:05【

压力表是一种测量容器压力大小的仪表,可用来测量汽包内实际的压力值。压力表也是汽包上不可缺少的安全附件,司炉人员常将压力表形象的比喻为“眼睛”。

汽包上普遍使用的压力表,主要是弹簧管式的压力表,它由表盘、弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针等零件组成,如图1-12所示。

弹簧管是由金属管制成,管子截面呈扁平圆形,它的一端固定在支承座上,并与管接头相通;另一端是封闭的自由端,与连杆连接。连杆的另一端连接扇形齿轮,扇形齿轮又与中心轴上的小齿轮相衔接。压力表的指针,固定在中心轴上。

当被测介质的压力作用于弹簧管的内壁时,弹簧管扁平圆形截面就有膨胀成圆形的趋势,从而由固定端开始逐渐向外伸张,也就是使自由端向外移动,再经过连杆带动扇形齿轮转动,使指针向顺时针方向偏转一个角度。这时指针在压力表表盘上指示的刻度值,就是汽包内压力值。汽包压力越大,指针偏转角度也越大。当压力降低时,弹簧弯管力图恢复原状,加上游丝是牵制,使指针返回到相应的位置。当压力消失后,弹簧弯管恢复到原来的形状,指针也就回到始点(零位)。

使用压力表时应注意有下列情况之一时应停止使用:

(1)有限制钉的压力表在无压力时,指针转动后不能回到限制钉处;没有限制钉的压力表在无压力时,指针离零位的数值超过压力表规定允许误差;

(2)表面玻璃破碎或表盘刻度模糊不清;

(3)封印损坏或超过校验有效期限;

(4)表内泄漏或指针跳动;

(5)其他影响压力表准确指示的缺陷。


压力表与汽包之间有存水弯管,如图1-13所示。存水弯管可使蒸汽在其中冷却后再进入弹簧弯管内,避免由于高温造成读数误差,甚至损坏表内的零件。存水弯管的下部,最好装有放水旋塞,以便停炉后放掉管内积水。

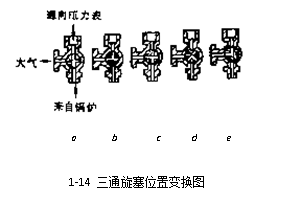

压力表与存水弯管之间装有三通旋塞,以便冲洗管路和检查、校验、卸换压力表。其方法如图1-14所示。


图1-14a是压力表正常工作时的位置。此时,蒸汽通过存水弯管与压力表相通,压力表指示汽包的压力值。

图1-14b是检查压力表时的位置。此时,汽包与压力表隔断,压力表与大气相通,因为表内没有压力,所以如果指针不能回零位,证明压力表已经失败,必须更换。

图1-14c是冲洗存水弯管时的位置。此时汽包与大气相通,而与压力表隔断,存水弯管中的积水和污垢,被汽包里的蒸汽吹出。

图1-14d是使存水弯管存水时的位置。此时存水弯管与压力表和大气都隔断,汽包蒸汽在存水弯管里逐渐冷却积存,然后再把三通旋塞转到5-7a的正常工作位置。

图1-14e是校验压力表时的位置。此时汽包同时与工作压力表与校验压力表相通。三通旋塞的左边法兰上接校验用的标准压力表,蒸汽从存水弯管同时进入工作压力表和校验压力表。两块压力表指示的压力数值,相差不得超过压力表规定的允许误差,否则,证明工作压力表不准确,必须更换新表。

三通旋塞手柄的端部,必须有标明旋塞通路方向的指示箭头,以便识别。操作三通旋塞时,动作要缓慢,以免损坏压力表机件。

压力表的装置、校验和维护应符合国家计量部门的规定。压力表装用前应进行校验,并在刻床盘上划红线指示出工作压力,压力表装用后每半年至少校验一次,压力表校验后应封印。
