加热炉的热工仪表与自动控制

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2016-09-06 09:49【

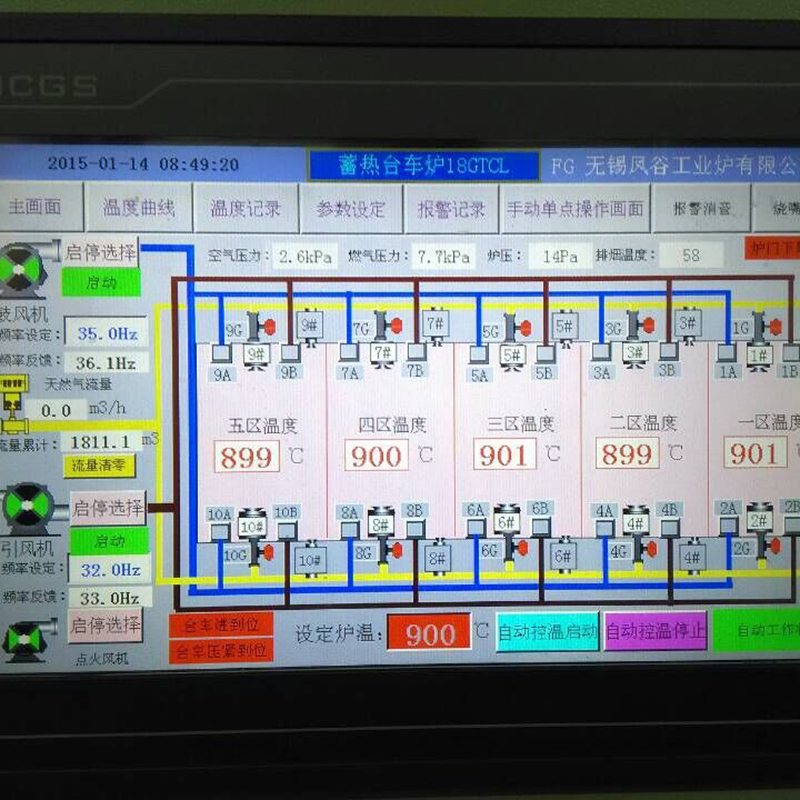

在冶金生产过程中,我们总希望加热炉一直处于最佳的工作状态,而靠人工来实现这一目标往往是不可能的。因此,一般都采用仪表将加热炉的工作参数显示出来并对其进行一些检测,以此来指导人们的操作和实现自动调节,从而达到增加产量,提高质量,降低热耗的目的。检测及调节的热工参数,主要为温度、压力、流量等几个基本物理量以及燃烧产物成分的分析等几个方面。对温度、压力、流量等可采用单独的专门仪表进行检测或调节,对燃烧产物成分可用专门的气体分析器进行检测或调节。这一类专用仪表称之为基地式仪表,随着科学技术的发展,为了适应全盘自动化的需要,要求检测及调节仪表系列化、通用化,因而在60年代初期开始出现单元组合仪表。如今在我国的轧钢加热炉上也广泛采用这一类仪表。

对热工参数进行检测,无论采用哪类仪表,大体都由下列几部分组成:

(1)检测部分:它直接感受某一参数的变化,并引起检测元件某一物理量发生变化,而这个物理量的变化是被检测参数的单值函数。

(2)传递部分:将检测元件的物理量变化,传递到显示部分去。

显示部分:测量检测元件物理量的变化,并且显示出来,可以显示物理量变化,也可以根据函数关系显示待测参数的变化。前者多采用在实验室内。而工业生产中大多数用后者,因为它比较直观。

由于电信号的传递迅速、可靠,传递距离比较远,测量也准确、方便。所以常将检测元件感受到待测参数的变化而引起的物理量变化,转换成电信号再进行传递,这类转换装置称为变送器。下面就介绍一下这些检测仪表的结构、工作原理及计算机自动控制。
