连杆成形工艺的有限元模型

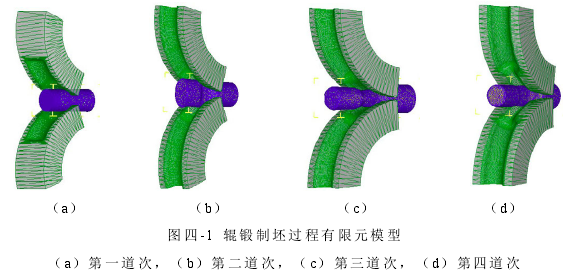

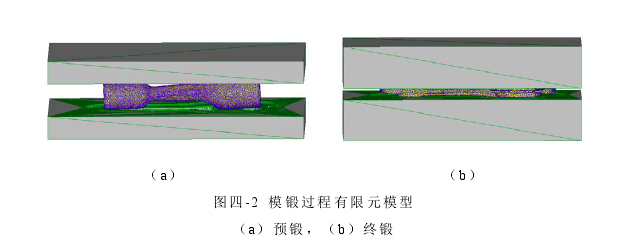

根据连杆辊锻制坯一一模锻成形工艺特点和刚粘塑性有限元理论，分别建立如图4-1,  4-2所示的辊锻制坯过程有限元模型、模锻过程有限元模型。具体设置为:坯料定义为塑性体，模具定义为刚性体;坯料材料为40Cr，对应的国际牌号为AISI5140，模具材料为H13钢;坯料初始温度为1180℃。模具预热温度为250℃;辊锻时，对工件端部进行上下位移约束，锻辊的角速度为6.6rad/s，预锻时，采用速度控制，模具下行速度250mm/s(符合630t摩擦压力机)，终锻时，采用速度控制，模具下行速度为400mm/s(符合1000T摩擦压力机);坯料与锻模的摩擦采用剪切摩擦模型，模具采用水基石墨润滑剂润滑，摩擦系数为0.3。
