连杆成形工艺有限元模型的验证

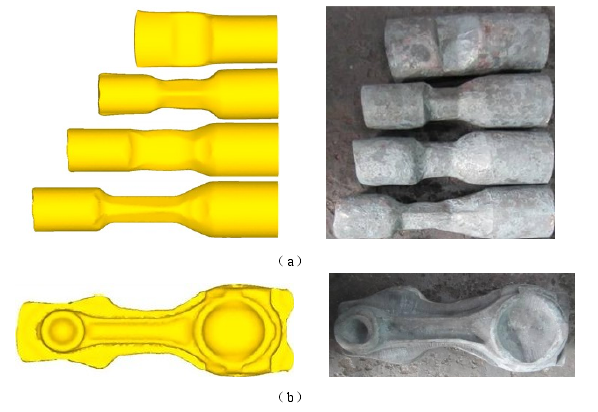

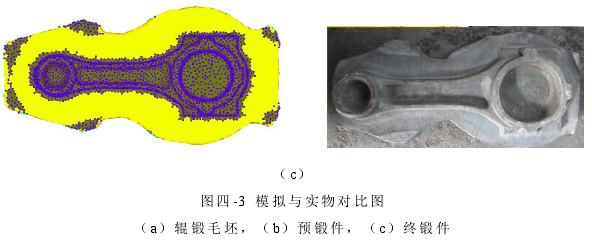

采用原有的} 65 X 157mm毛坯进行模拟，其结果如图4-3所示。可以看出模拟所得的各工步的坯料与实际生产中的对应工步的坯料在外形形状上基本一致，用此坯料进行预锻和终锻，预锻件、终锻件周围飞边的大小和形状与实际的预锻件、终锻件一致。由此可知通过有限元模拟能够较准确的预测金属的宏观流动情况，从而验证了有限元模型的正确性。另一方面，从图4-3 C c)看出，终锻件周围飞边较大，材料利用率低，而重新设计的辊锻工艺减小了下料尺寸，对提高材料利用率有利。
