热门关键词：
热门关键词：
3.1 消泡剂对基准砂浆含气量、扩展度的影响

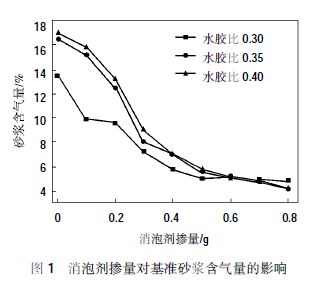

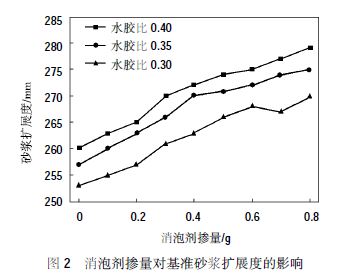

消泡剂掺量对基准砂浆A、B、C 含气量、扩展度影响试验结果见图1、图2。
从图1可以看出,增加水胶比,砂浆含气量呈现增加趋势,但这种趋势在消泡剂掺量为0.7g时基本不明显；当基准砂浆A、B、C开始加入消泡剂时, 基准砂浆的含气量大幅度降低, 增加消泡剂掺量,砂浆含气量逐渐降低,最终趋于稳定。从图2可以看出,增加水胶比,砂浆扩展度呈现增加趋势；基准砂浆A、B、C处于高流动度状态时,增加消泡剂掺量,砂浆的扩展度呈现逐渐增大的趋势。这可能是由于消泡剂抑制和消除了砂浆中较大的气泡,气泡滚珠轴承作用的效果增大。
3.2 消泡剂对基准砂浆黏度、屈服应力的影响

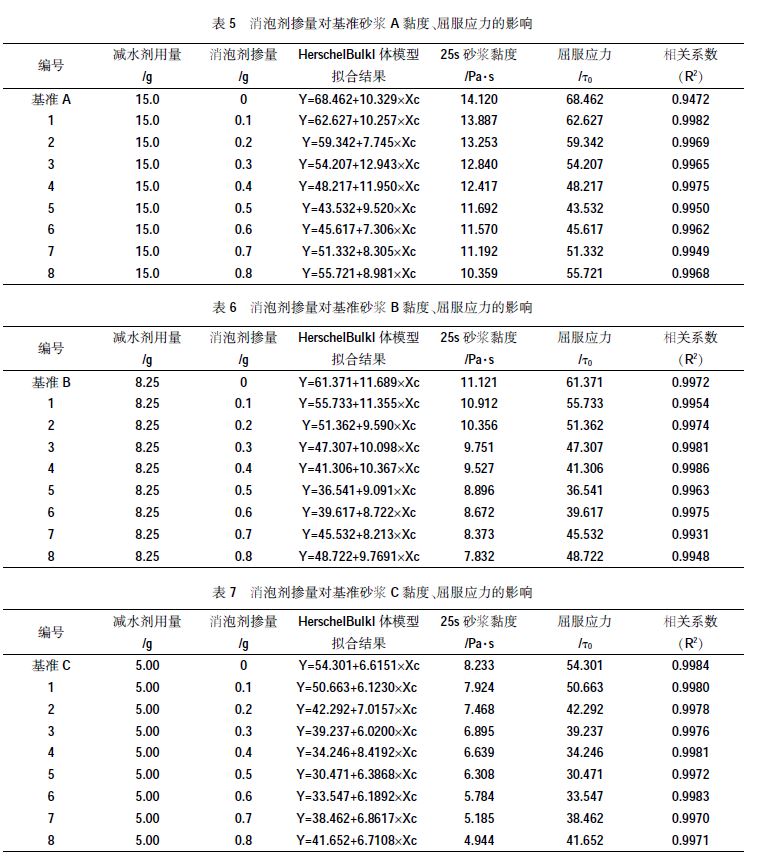

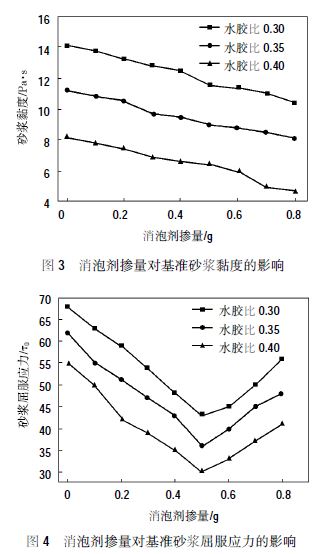

消泡剂掺量对基准砂浆A、B、C 黏度、屈服应力影响试验结果见图3、图4 和表5~表7。
由表5~表7 可知,HerschelBulkl体模型拟合程度高,相关系数均大于0.99。从图3 可以看出：基准砂浆A、B、C 处于高流动度状态时, 增加消泡剂掺量,砂浆的黏度以接近正比例的速率相应降低。水胶比越小砂浆的黏度越大。从图4 可以看出：基准砂浆A、B、C 处于高流动度状态时, 增加消泡剂掺量,砂浆屈服应力呈现先减后增的趋势,当消泡剂掺量为0.5g时砂浆屈服应力最小。流变性试验结果可以看出,增加消泡剂掺量,砂浆的黏度会降低,这也很好地解释了在高流态时,砂浆流动度反而增大的现象。
3.3 水胶比对消泡剂消泡能力的影响

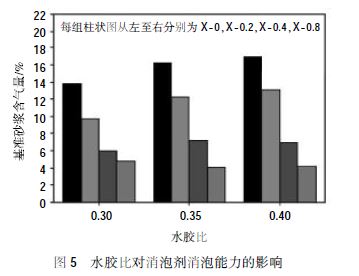

在单位混凝土拌和物中确定集浆比,当水泥浆的用量固定时,水胶比决定水泥浆的稠度。由于水胶比的大小直接影响到水泥混凝土的强度, 因此,工程中为增加拌和物的流动性而增加用水量时,须确保水胶比不变,同时增加水泥用量,否则将显著降低混凝土强度。当砂浆、混凝土中水量一定时,水胶比在小范围内变化,对砂浆、混凝土拌和物的流动性影响较小。但对砂浆、混凝土拌合物的含气量影响较大。图5表示砂浆中水胶比变化对消泡剂消泡性能的影响。
从图5可以看出,固定砂浆配合比,增加水胶比时,砂浆含气量呈上升趋势。在砂浆中加入等量消泡剂后,水胶比越大,其含气量下降程度越明显,消泡剂的作用也越明显。可能原因是增大水胶比,相应增加了拌合水与浆体的体积,而砂浆中的空气可存在于水泥浆、拌合水以及水泥与骨料颗粒的孔隙中。因此,增加水胶比,砂浆的含气量呈上升趋势。由流变性试验结果可知,增加水胶比,会降低砂浆黏度, 这也可能是砂浆中加入等量消泡剂后,水胶比越大,含气量降低越快,消泡剂作用越明显的原因。
