有色合金变形温度对合金流动应力的影响

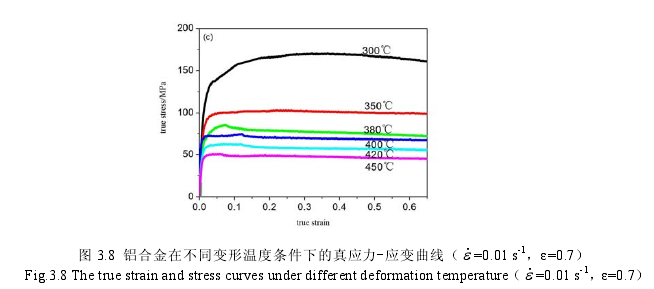

图3.8所示为在s =0.01s-1。不同变形温度下AI-Zn-Mg-Cu合金的真应力一真应变曲线。从图中分析可以得出，合金的流变应力随着变形温度的升高而随之降低，200℃的最大应力值相比4500C的最大应力值减少了60%。

当变形温度为300℃时，峰值应力为168MPa;当变形温度升高到350℃，峰值应力为100MPa;当温度继续升高到380℃，应力峰值为84MPa;当温度达到400℃，应力峰值为72MPa;当温度为420℃，应力峰值为62MPa;当温度达到450℃时，应力峰值为51 MPa，较变形温度350℃时，应力峰值减少了2.3倍。

变形温度对流变应力的影响主要表现在以下几个方面:首先，因为温度的升高，原子间结合力减弱，位错开动时所需要克服的阻力降低，导致多系滑移的产生。同时，根据位错扩散激活能计算公式，温度升高，位错运动能力增强，大量的位错在相互运动中相互“湮灭”或相互缠结使材料的动态回复和动态再结晶软化作用加强，导致合金动态再结晶的形核率和长大速率都随着温度的升高而增加。其次，随着温度的升高，合金元素在a(A1)中的溶解度增加，材料的组织结构也跟着发生变化，同时，在高温变形过程中，随着变形的进行会在晶内、晶界形成高密度的空位，这进一步促进了残余第二相的溶解，导致第二相数量/体积减少，第二相粒子对合金的强化作用减小。此外，随着温度的升高，晶界的弱化作用越来越显著，从而导致晶界对变形的阻碍越来越弱，使得晶界易于滑动，从另一方面使变形抗力降低。

凤谷工业炉集设计研发,生产销售,培训指导,售后服务一体化,专利节能技术应用,每年为企业节省40%-70%的能源成本,主要产品加热炉,工业炉,节能炉,蓄热式炉,垃圾气化处理设备，欢迎致电咨询:0510-88818999
