热门关键词：
热门关键词：
2． 3 甲基乙烯基MQ 硅树脂对消泡剂性能的影响
甲基乙烯基MQ 硅树脂可以有效提高二氧化硅的分散性，进而加强二氧化硅与二甲基硅油的协同消、抑泡性能。但是加入过多会导致硅膏乳化困难，消泡剂乳液稳定性降低。因此甲基乙烯基MQ 硅树

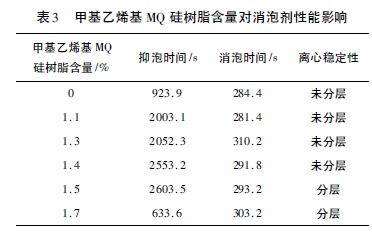

脂的含量对有机硅消泡剂有很大影响。甲基乙烯基MQ 硅树脂含量对有机硅消泡剂的性能影响如表3所示。综合考虑，甲基乙烯基MQ 硅树脂的最优含量为1．4wt%。
2． 4 乳化剂对消泡剂性能的影响
硅膏与起泡体系互不相溶，为了使其能够在起泡体系表面迅速铺展和分散，需要对硅膏进行乳化。因此要考虑乳化剂与硅膏具有接近的HLB 值，且Span60 和Tween60 非离子型乳化剂发泡能力低，不会影响电厂脱硫过程，同时二者和二甲基硅油都是具有支链结构的有机聚合物，乳化过程中三者可以有效结合，降低乳化过程中固－ 液界面能量，提高乳化效果。因此，选择Span60 和Tween60 作为复合乳化剂。

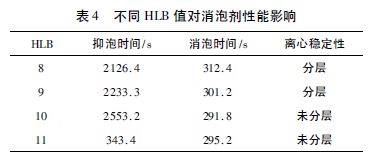

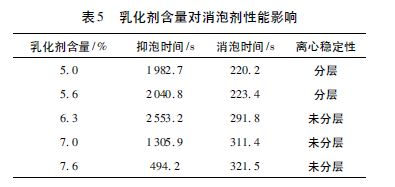

乳化剂HLB 值对有机硅消泡剂的性能影响如表4所示，乳化剂含量对有机硅消泡剂的性能影响如表5 所示。
从表4 可知，有机硅消泡剂的消、抑泡性能随着乳化剂HLB 值的增加呈先增加后降低趋势。当乳化剂HLB 值等于10 时，复合乳化剂与硅膏具有相近的HLB 值，从而形成了消、抑泡性能和稳定性都较好的消泡剂乳液，所以复合乳化剂最优HLB 值为10。
从表5可知，有机硅消泡剂随着乳化剂含量增加其稳定性明显增强，但是消泡剂抑泡性能随着乳化剂含量增加而先增强后减弱，消泡性能随着乳化剂含量增加而持续减弱，当乳化剂含量为6． 3wt%，消泡剂具有最优性能。综合考虑，乳化剂的最优含量为6． 3wt%。
